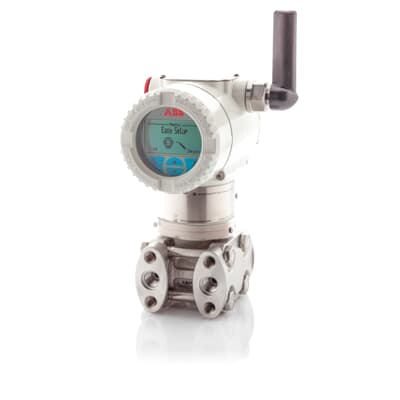

| 266DSH - SENSOR - Límites de alcance - 7° carácter |
Sin Selección o
A: 0.05 y 1 kPa - 0.5 y 10 mbar - 0.2 y 4 inH2O - (Notas 17, 30) - SE REQUIERE OPCIÓN “Vx” o
B: 0.2 y 4 kPa - 2 y 40 mbar - 0.8 y 16 inH2O - (Notas 17, 30) o
E: 0.54 y 16 kPa - 5.4 y 160 mbar - 2.16 y 64 inH2O - (Nota 17) o
F: 0.4 y 40 kPa - 4 y 400 mbar - 1.6 y 160 inH2O o
H: 1.6 y 160 kPa - 16 y 1600 mbar - 6.4 y 642 inH2O o
M: 6 y 600 kPa - 0.06 y 6 bares - 0.87 y 87 psi o
P: 24 y 2400 kPa - 0.24 y 24 bares - 3.5 y 348 psi o
Q: 80 y 8000 kPa - 0.8 y 80 bares - 11.6 y 1160 psi o
S: 160 y 16000 kPa - 1.6 y 160 bares - 23.2 y 2320 psi - (Nota 17)
|
| 266DSH - Aplicación - 8vo carácter |
Sin Selección o
S: Medición diferencial a presión estática estándar o
H: Medida diferencial a alta presión estática(OBSERVACIÓN) - (Nota 30) o
P: Medición de calibre
|
| 266DSH - Material del diafragma / Líquido de relleno (partes húmedas) - 9° carácter |
Sin Selección o
S: AISI 316 L ss - Silicone oil - (Nota 2) - NACE o
H: Hastelloy® C-276 (sobre asiento AISI) - Aceite de silicona - (Nota 17) - NACE o
K: Hastelloy® C-276 - Aceite de silicona - (Nota 30) - NACE o
8: AISI 316 L inox chapado en oro - Aceite de silicona - (Notas 2, 17, 30) - NACE o
T: Tantalio - Aceite de silicona - (Notas 2, 17, 30) - NACE o
A: AISI 316 L ss - Fluido inerte - Galden - (Notas 1, 2, 17, 30) - NACE o
F: Hastelloy® C-276 - Fluido inerte - Galden - (Notas 1, 2, 17, 30) - NACE o
9: AISI 316 L inox chapado en oro - Fluido inerte - Galden - (Notas 1, 2, 17, 30) - NACE o
D: Tantalio - Fluido inerte - Galden - (Notas 1, 2, 17, 30) - NACE o
B: Hastelloy® C-276 (sobre asiento AISI) - Fluido inerte - Galden - (Notas 2,17) - NACE
|
| 266DSH - Material de bridas/adaptadores de proceso y conexión (partes húmedas) - 10° carácter |
Sin Selección o
A: AISI 316 L ss (Conexión horizontal) - 1/4 pulg. - 18 NPT-f directo - NACE o
B: AISI 316 L ss (Conexión horizontal) - Adaptador pasante de 1/2 pulg. – 14 NPT-f - NACE o
E: Hastelloy® C-276 (Conexión horizontal) - Adaptador pasante de 1/2 pulg. – 14 NPT-f - (Notas 3, 30) - NACE o
T: AISI 316 L ss (Conexión vertical) - Adaptador pasante de 1/2 pulg. – 14 NPT-f - (Nota 17) - NACE o
S: Hastelloy® C-276 (Conexión vertical) - Adaptador pasante de 1/2 pulg. – 14 NPT-f - (Notas 3, 17, 30) - NACE o
Z: Inserto de PVDF Kynar® en el lado de la brida de AISI 316 ss - 1/2 pulg. - 14 NPT-f directo - (Notas 5, 6, 17, 30) o
D: Hastelloy® C-276 (Conexión horizontal) - 1/4 pulg. - 18 NPT-f directo - (Notas 3, 30) - NACE o
Q: AISI 316 L ss (Conexión vertical) - 1/4 pulg. - 18 NPT-f directo - (Nota 17) - NACE o
M: Hastelloy® C-276 (Conexión vertical) - 1/4 pulg. - 18 NPT-f directo - (Notas 3, 17, 30) - NACE o
P: Inserto de PVDF Kynar® en el lado de la brida de AISI 316 ss - 1/4 pulg. - 18 NPT-f directo - (Notas 5, 6, 17, 30) o
R: Versión montada en brida - (CONSULTE EL CÓDIGO DE ACCESORIO “F26” PARA UNA COTIZACIÓN) - (Notas 2, 6, 17, 30)
|
| 266DSH - Pernos/Junta (partes húmedas) - 11° carácter |
Sin Selección o
1: Para versiones estáticas estándar, estáticas altas y de calibre - AISI 316 ss - Viton® - (Notas 4, 7, 27, 30) - NACE (no expuesto) o
2: Para versiones estáticas estándar, estáticas altas y de calibre - AISI 316 ss - PTFE - (Notas 1, 4, 7, 27) - NACE (no expuesto) o
3: Para versiones estáticas estándar, montadas sobre manómetro y con brida - AISI 316 ss – MWP = 16 MPa - Viton® - (Notas 7, 30) - NACE o
4: Para versiones estáticas estándar, montadas sobre manómetro y con brida - AISI 316 ss – MWP = 16 MPa - PTFE - (Notas 1, 7) - NACE o
3: Para versión de alta estática - Stainless steel – MWP = 42 MPa - Viton® - (Notas 7, 27, 30) - NACE o
4: Para versión de alta estática - Stainless steel – MWP = 42 MPa - PTFE - (Notas 1, 7, 27) - NACE o
8: Para versiones estáticas estándar, estáticas altas y de calibre - Aleación de acero - Viton® - (Notas 4, 7, 27, 30) - NACE o
9: Para versiones estáticas estándar, estáticas altas y de calibre - Aleación de acero - PTFE - (Notas 1, 4, 7, 27, 30) - NACE o
N: Para conexión a proceso PVDF Kynar - AISI 316 ss cargado por resorte – MWP = 1 MPa - (Notas 8, 27, 30) - NACE
|
| 266DSH - Material de la carcasa y conexión eléctrica - 12º carácter |
Sin Selección o
A: Aleación de aluminio (versión barril) - 1/2 pulg. – 14 NPT - (Nota 21) o
B: Aleación de aluminio (versión barril) - M20 x 1.5 (CM 20) - (PARA UTILIZARSE para WirelessHART) - (Nota 30) o
S: AISI 316 L ss (versión barril) (se requiere I2 o I3) - 1/2 pulg. – 14 NPT - (Nota 21) o
T: AISI 316 L ss (versión barril) (se requiere I2 o I3) - M20 x 1.5 (CM20) - (PARA UTILIZARSE para WirelessHART) - (Nota 30) o
J: Aleación de aluminio (versión DIN) - M20 x 1.5 (CM20) - (no Ex d o XP) - (Notas 21, 30)
|
| 266DSH - Salida/Opciones adicionales - 13° carácter |
Sin Selección o
7: HART y 4 a 20 mA - Funcionalidad estándar o
1: HART y 4 a 20 mA - Funcionalidad avanzada (incluye opción R1) o
2: PROFIBUS PA (incluye opción R1) o
3: FOUNDATION Fieldbus (incluye la opción R1) o
8: Seguridad HART y de 4 a 20 mA, certificado según IEC 61508 (incluye la opción R1) - (Nota 30) o
9: WirelessHART (incluye la opción R1) - (Notas 20, 30)
|
| 266DSH - Exactitud |
Sin Selección o
D2: Precisión del 0,04 % para rangos aplicables - (Notas 7, 17, 18, 27, 39)
|
| 266DSH - Válvula de drenaje/ventilación (material y posición) (partes húmedas) |
Sin Selección o
V1: AISI 316 L ss - en el eje del proceso - (Notas 7, 9) - NACE o
V2: AISI 316 L ss - en la parte superior del lado de la brida - (Notas 7, 10, 17) - NACE o
V3: AISI 316 L ss - en la parte inferior del lado de la brida - (Notas 7, 10, 17) - NACE o
V4: Hastelloy® C-276 - en el eje del proceso - (Notas 7, 11) - NACE o
V5: Hastelloy® C-276 - en la parte superior del lado de la brida - (Notas 7, 12, 17) - NACE o
V6: Hastelloy® C-276 - en la parte inferior del lado de la brida - (Notas 7, 12, 17) - NACE
|
| 266DSH - Certificaciones de áreas peligrosas (consulte el párrafo correspondiente para ver las marcas detalladas completas) |
Sin Selección o
E1: Seguridad intrínseca ATEX Ex ia - (Nota 30) o
E2: ATEX a prueba de explosiones Ex db_tb - (Notas 15, 21, 30) o
E3: Seguridad intrínseca ATEX Ex ic_tc - (Notas 21, 30) o
EN: Aprobaciones combinadas ATEX, IECEx, FM (EE. UU.) y FM (Canadá) - (Notas 15, 21, 30) o
E4: Aprobaciones FM (Canadá) aprobación (XP, DIP, IS, NI, Tipo N) - (Notas 15, 21) o
E6: Aprobaciones FM (EE. UU.) Aprobación (XP, DIP, IS, NI, Tipo N) - (Notas 15, 21) o
EA: Aprobaciones de FM (EE. UU. Y Canadá) Intrínsecamente seguro o
E8: Seguridad intrínseca IECEx Ex ia - (Nota 30) o
E9: IECEx a prueba de explosiones Ex db_tb - (Notas 15, 21, 30) o
ER: Seguridad intrínseca IECEx Ex ic_tc - (Notas 21, 30) o
EY: Seguridad intrínseca NEPSI Ex ia - (Notas 21, 30) o
EZ: A prueba de explosiones NEPSI Ex d - (Notas 15, 21, 30) o
ES: Seguridad intrínseca NEPSI Ex ic - (Notas 21, 30)
|
| 266DSH - Otras certificaciones de áreas peligrosas (SOLO COMO ALTERNATIVA AL CÓDIGO DE CERTIFICACIÓN BÁSICA Ex) |
Sin Selección o
W1: Para TR CU EAC Ex ia para Rusia (incluida la aprobación GOST Metrologic) - (Notas 21, 30, 33) o
W2: Para TR CU EAC Ex d para Rusia (incluida la aprobación GOST Metrologic) - (Notas 15, 21, 30, 34) o
WC: Para TR CU EAC combinados Ex ia y Ex d para Rusia (incluida la aprobación metrológica GOST) - (Notas 15, 21, 30) o
W3: Para TR CU EAC Ex ia para Kazajstán (incluida la aprobación metrológica GOST) - (Notas 21, 30, 33) o
W4: Para TR CU EAC Ex d para Kazajistán (incluida la aprobación metrológica GOST) - (Notas 15, 21, 30, 34) o
WD: Para TR CU EAC combinado Ex ia y Ex d para Kazajstán (incl. Aprobación metrológica GOST) - (Notas 15, 21, 30) o
W5: Inmetro (Brasil) Seguridad Intrínseca Ex ia - (Notas 21, 30) o
W6: Inmetro (Brasil) A prueba de explosiones Ex d - (Notas 15, 21, 30) o
W7: Inmetro (Brasil) Seguridad Intrínseca Ex ic - (Notas 21, 30) o
W8: Inmetro Combinado (Brasil) - Seguridad Intrínseca Ex ia, A Prueba de Explosión y Seguridad Intrínseca Ex ic - (Notas 15, 21, 30) o
WF: Para TR CU EAC Ex ia para Bielorrusia (incluida la aprobación GOST Metrologic) - (Notas 21, 30, 33) o
WG: Para TR CU EAC Ex d para Bielorrusia (incluida la aprobación GOST Metrologic) - (Notas 15, 21, 30, 34) o
WH: Para TR CU EAC combinados Ex ia y Ex d para Bielorrusia (incluida la aprobación metrológica GOST) - (Notas 15, 21, 30) o
WM: Kosha (Corea) Seguridad intrínseca Ex ia IIC T6, IP67 - (Notas 19, 21, 30) o
WN: Kosha (Corea) A prueba de explosiones Ex d IIC T6, IP67 - (Notas 15, 19, 21, 30) o
WP: Combined Kosha (Corea) - Seguridad intrínseca y antideflagrante - (Notas 15, 19, 21, 30)
|
| 266DSH - LCD integrado |
Sin Selección o
L1: Pantalla integral LCD digital con teclado integrado - (Nota 19) o
L5: Pantalla integral LCD digital con teclado activado TTG (Through-The-Glass) - (Nota 19) o
LS: Display LCD digital integrado (SOLO SELECCIONABLE CON SALIDA CÓDIGO 7) - (Nota 25)
|
| 266DSH - Pulsadores externos no intrusivos Z, S y WP |
Sin Selección o
R1: Transmisores con pulsador externo (SOLO SELECCIONABLE CON SALIDA CÓDIGO 7)
|
| 266DSH - Soporte de montaje (forma y material) |
Sin Selección o
B1: Para montaje en tubería/pared - Acero al carbono - (No apto para carcasa AISI) - (Nota 27) o
B2: Para montaje en tubería/pared - AISI 316 L ss - (Nota 27) o
B5: Tipo plano para caja - AISI 316 ss - (Nota 27)
|
| 266DSH - Aumento |
Sin Selección o
S2: Protector contra sobretensiones/transitorios - (Nota 21)
|
| 266DSH - Manual de funcionamiento (se permite selección múltiple) |
Sin Selección o
M1: Alemán (PARA VERSIONES HART, WirelessHART y PROFIBUS) o
M2: Italiano (SOLO PARA VERSIONES HART) o
M3: Español (PARA LAS VERSIONES HART, WirelessHART y FOUNDATION Fieldbus) o
M4: Francés (SOLO PARA VERSIONES HART) o
M5: Inglés o
MA: Portugués (SOLO PARA VERSIONES HART) o
MB: Ruso (SOLO PARA VERSIONES HART)
|
| 266DSH - Idioma de las placas |
Sin Selección o
T1: Alemán o
T2: Italiano o
T3: Español o
T4: Francés
|
| 266DSH - Placa de identificación adicional |
Sin Selección o
I1: Placa de acero inoxidable cableada suplementaria o
I2: Etiqueta y certificación de placas de acero inoxidable (impresas con láser) o
I3: Etiqueta, certificación y placas de acero inoxidable cableadas suplementarias (impresas con láser)
|
| 266DSH - Configuración |
Sin Selección o
N2: Estándar – Presión = inH2O/ psi a 68 °F; Temperatura = grados. F o
N3: Estándar – Presión = inH2O/ psi a 39,2 °F; Temperatura = grados. F o
N4: Estándar – Presión = inH2O/ psi a 20 °C; Temperatura = grados. C o
N5: Estándar – Presión = inH2O/ psi a 4 °C; Temperatura = grados. C o
N6: Personalizado o
NH: Configurado para HART revisión 5 - (Nota 31)
|
| 266DSH - Procedimiento de preparación |
Sin Selección o
P1: Servicio de limpieza con oxígeno (solo disponible con relleno inerte y junta de PTFE) Pmax =10 MPa para Galden; Tmáx=60 °C/140 °F - (Notas 17, 30)
|
| 266DSH - Certificados (se permite selección múltiple) |
Sin Selección o
C1: Certificado de inspección EN 10204–3.1 de calibración (9 puntos) o
C3: Certificado de inspección EN 10204–3.1 de la etapa de limpieza - (Notas 27, 30) o
C4: Certificado de inspección EN 10204–3.1 de prueba de fuga de helio del módulo sensor - (Nota 30) o
C5: Certificado de inspección EN 10204–3.1 de la prueba de presión o
C6: Certificado de cumplimiento de la orden EN 10204–2.1 de diseño de instrumentos o
CT: Prueba PMI de partes mojadas - (Nota 30)
|
| 266DSH - Aprobaciones |
Sin Selección o
Y1: Patrón metrológico para Rusia - (NO APLICA CON NINGUNA CERTIFICACIÓN DE ÁREA PELIGROSA) - (Nota 30) o
Y2: Patrón metrológico para Kazajstán - (NO APLICA CON NINGUNA CERTIFICACIÓN DE ÁREA PELIGROSA) - (Nota 30) o
Y4: Patrón metrológico para Bielorrusia - (NO APLICA CON NINGUNA CERTIFICACIÓN DE ÁREA PELIGROSA) - (Nota 30) o
Y5: Patrón chino - (NO APLICA CON NINGUNA CERTIFICACIÓN DE ÁREA PELIGROSA) - (Nota 30) o
YA: DNV GL - (Notas 21,35, 36) o
YC: Aprobación para transferencia de Custodia (PENDIENTE) o
YE: Conformidad con NAMUR NE 021 (2004) - (NO APLICA CON PROTECTOR CONTRA SOBRETENSIONES CÓDIGO “S2”) - (Notas 19, 21, 24, 26) o
YN: Certificación de agua potable NSF/ANSI 61 o
YR: CRN (Número de registro canadiense OF14838.5C) o
YS: Oficina Estadounidense de Envíos (ABS) - (Notas 19, 21, 36, 37) o
YB: Lloyd's Register Group Ltd. (LR) - (Notas 19, 21, 36, 37) o
YK: Registro coreano (KR) - (Notas 15, 38) o
YM: Aprobaciones navales combinadas (DNV/ABS/LLR) - (Notas 19, 21, 35, 36, 37)
|
| 266DSH - Trazabilidad de materiales |
Sin Selección o
H3: Certificado de inspección EN 10204–3.1 de partes húmedas de proceso (no para juntas) o
H4: Informe de prueba EN 10204–2.2 de piezas que soportan presión y partes húmedas del proceso (no para juntas)
|
| 266DSH - Licencia nacional de radiofrecuencia |
Sin Selección o
FB: Países básicos (Europa, EE. UU., Canadá) o
FA: Argentina o
FG: Emiratos Árabes Unidos o
FI: India o
FM: México
|
| 266DSH - Enchufe de conexión eléctrica |
Sin Selección o
Z1: Un tapón de acero inoxidable de grado dual 316/316L certificado (ATEX) - (Nota 32)
|
| 266DSH - Accesorio |
Sin Selección o
A1: Montaje del colector y prueba de presión - (NO DISPONIBLE CON SERVICIO DE LIMPIEZA CON OXÍGENO - PROCEDIMIENTO DE PREPARACIÓN CÓDIGO P1or WITH VERTICAL FLANGES WHEN SELECTED WITH BRACKET CODE Bx) - (Notes 7, 23, 27, 30)
|
