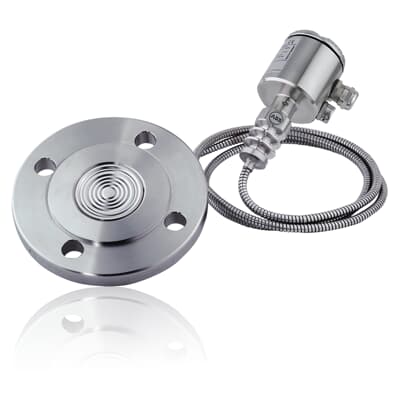

Transmisor de Presión Manométrica 261GR (Configurable)
La clase de transmisor compacto para presión manométrica y nivel con sellos de diafragma remotos dentro de la serie 2600T. El sistema de detección confiable con las últimas tecnologías digitales, proporciona una gran relación de reducción de hasta 20: 1.
Especificaciones
| 261GR - Sensor - Límites de intervalo: sexto carácter | Sin Selección o C: 6 kPa - 60 mbar - 24 pulg. H2O (45 mm Hg) o F: 40 kPa - 400 mbar - 160 pulg. H2O (300 mm Hg) o L: 250 kPa - 2500 mbar - 1000 pulg. H2O (1875 mm Hg) o D: 1000 kPa - 10 bares - 145 psi o U: 3000 kPa - 30 bares - 435 psi o R: 10000 kPa - 100 bares - 1450 psi o V: 60000 kPa - 600 bares - 8700 psi |
| 261GR - Material del diafragma/Líquido de relleno: 7.º caracteres | Sin Selección o R: Con sello remoto / Aceite de silicona o 2: Con sello remoto / Fluido inerte - (Nota: 1) o 6: Con sello remoto / Aceite blanco (FDA) |
| 261GR - Material de la carcasa electrónica/Conexión eléctrica: octavos caracteres | Sin Selección o 2: AISI 316L SST (1.4404) / M16 x 1,5 (con prensaestopas de plástico) - (Nota: 2) o S: AISI 316L SST (1.4404) / 1/2-14 NPT (sin prensaestopas) - (Nota: 3) o T: AISI 316L SST (1.4404) / M20 x 1,5 (con prensaestopas de plástico) - (Nota: 2) o 3: AISI 316L SST (1.4404) / Conector Harting Han - (Nota: 4) o Z: AISI 316L SST (1.4404) / Conector Miniatura - (Nota: 4) |
| 261GR - Salida: noveno carácter | Sin Selección o 1: Comunicación digital HART y de 4 a 20 mA (Opciones adicionales a solicitar mediante código de pedido adicional) |
| 261GR - Certificación de protección contra explosiones | Sin Selección o EA: Factory Mutual (FM) - Intrínsecamente seguro - (Nota: 5) o ED: Canadian Standard Association (CSA) - Intrínsecamente seguro - (Nota: 9) o EH: ATEX Grupo II Categoría 1/2 G - Seguridad Intrínseca EEx ia o EL: ATEX Grupo II Categoría 1/2 G y 1/2 D - Seguridad Intrínseca EEx ia o ER: IECEx Ex ia IIC T6 + Ex nA IIC T6, Gas o ES: IECEx Ex ia IIC T6 + Ex nA IIC T6 + Ex tb. Gas y Polvo |
| 261GR - Pantalla digital integrada (LCD) | Sin Selección o L1: con pantalla LCD integrada |
| 261GR - Carcasa electrónica: Terminal de tierra | Sin Selección o AA: Carcasa con terminal de puesta a tierra externo |
| 261GR - Carcasa electrónica: prensaestopas | Sin Selección o AB: Prensaestopas M16 x 1,5 / M20 x 1,5 y ventilación de atmósfera de metal |
| 261GR - Soporte de montaje Forma / Material | Sin Selección o B2: Para montaje en tubería / AISI 304 SST (1.4301) o B4: Para montaje en pared / AISI 304 SST (1.4301) |
| 261GR - Aplicaciones: Oxígeno | Sin Selección o P1: Sin aceite ni grasa, para aplicaciones de oxígeno (O2) (Pmax = 10 MPa / 100 bar / 1450 psi, Tmax = 60 °C / 140 °F) - (Nota: 6) |
| 261GR - Idioma de instrucciones de funcionamiento | Sin Selección o M1: Alemán o M2: Italiano o M3: Español o M4: Francés o M5: Inglés o MA: Portugues o MB: Ruso |
| 261GR - Placa de identificación adicional | Sin Selección o I1: Acero inoxidable |
| 261GR - Certificados: 3.1 Calibración | Sin Selección o C1: Certificado de inspección 3.1 acc. EN 10204 de calibración |
| 261GR - Certificados: 3.1 Etapa de Limpieza | Sin Selección o C3: Certificado de inspección 3.1 acc. EN 10204 de etapa de limpieza |
| 261GR - Certificados: 3.1 Prueba de fuga de helio | Sin Selección o C4: Certificado de inspección 3.1 acc. EN 10204 de prueba de fuga de helio del módulo sensor |
| 261GR - Certificados: 3.1 Prueba de presión | Sin Selección o C5: Certificado de inspección 3.1 acc. EN 10204 de prueba de presión |
| 261GR - Certificados: 2.1 Diseño de instrumentos | Sin Selección o C6: Declaración de cumplimiento de la orden 2.1 acc. EN 10204 para el diseño de instrumentos |
| 261GR - Certificados: SIL2 | Sin Selección o CL: SIL2 - Declaración de conformidad |
| 261GR - Certificados: Aprobación MVO | Sin Selección o CR: Aprobación MVO - (Nota: 7) |
| 261GR - Material: 3.1 Inspección | Sin Selección o H3: Certificado de inspección 3.1 acc. EN 10204 de partes mojadas de proceso - (Nota: 8) |
| 261GR - Material: 2.2 Informe de prueba | Sin Selección o H4: Informe de prueba 2.2 acc. EN 10204 de los cojinetes de presión y partes húmedas del proceso |
