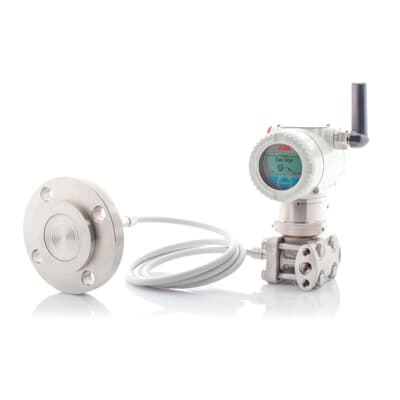

| 266DRH SENSOR - Límites de alcance - 7° carácter |
Sin Selección o
B: 0.2 y 4 kPa2 y 40 mbar0.8 y 16 inH2O(Nota 11) o
E: 0.8 y 16 kPa8 y 160 mbar3.2 y 64 inH2O(Nota 11) o
F: 0.67 y 40 kPa6.7 y 400 mbar2.67 y 160 inH2O o
H: 2.67 y 160 kPa26.7 y 1600 mbar10.7 y 642 inH2O o
M: 10 y 600 kPa0.1 y 6 bares1.45 y 87 psi o
P: 40 y 2400 kPa0.4 y 24 bares5.8 y 348 psi o
Q: 134 y 8000 kPa1.34 y 80 bares19.4 y 1160 psi o
S: 267 y 16000 kPa2.67 y 160 bares38.7 y 2320 psi(Nota 11)
|
| 266DRH Aplicación - 8vo carácter |
Sin Selección o
S: Medición diferencial a presión estática estándar o
H: Medición diferencial a alta presión estática (NO DISPONIBLE CON SELLOS DE MONTAJE DIRECTO) o
P: Medición de calibre(Nota 3)
|
| 266DRH Material del diafragma / Líquido de relleno (partes húmedas) - 9° carácter |
Sin Selección o
S: AISI 316 L ssAceite de silicona(solo un sello por citar)(Notas 3, 11)NACE o
K: Hastelloy® C-276Aceite de silicona(solo un sello por citar)(Notas 3, 11, 19)NACE o
T: TantalioAceite de silicona(solo un sello por citar)(Notas 3, 11, 19)NACE o
A: AISI 316 L ssFluido inerte - Galden(solo un sello por citar)(Notas 1, 3, 11)NACE o
F: Hastelloy® C-276Fluido inerte - Galden(solo un sello por citar)(Notas 1, 3, 11, 19)NACE o
D: TantalioFluido inerte - Galden(solo un sello por citar)(Notas 1, 3, 11, 19)NACE o
R: AISI 316 L ss (no humedecido)Aceite de silicona(dos sellos a cotizar)(Notas 2, 19)NACE o
2: AISI 316 L ss (no humedecido)Fluido inerte - Galden(dos sellos a cotizar)(Notas 1, 3, 11, 19)NACE
|
| 266DRH Material de bridas/adaptadores de proceso y conexión (partes húmedas) - 10° carácter |
Sin Selección o
R: AISI 316 L ss para construcción de dos sellos(Notas 4, 19)NACE o
A: AISI 316 L ss (Conexión horizontal)1/4 pulg. - 18 NPT-f directo(Nota 5)NACE o
B: AISI 316 L ss (Conexión horizontal)Adaptador pasante de 1/2 pulg. – 14 NPT-f(Notas 5, 19)NACE o
D: Hastelloy® C-276 (Conexión horizontal)1/4 pulg. - 18 NPT-f directo(Notas 5, 6, 19)NACE o
E: Hastelloy® C-276 (Conexión horizontal)Adaptador pasante de 1/2 pulg. – 14 NPT-f(Notas 5, 6, 19)NACE
|
| 266DRH Pernos/Junta (partes húmedas) - 11° carácter |
Sin Selección o
R: AISI 316 ss para estática estándar sin juntas para construcción de dos sellos (MWP = 16 MPa)(Notas 4, 19)NACE o
R: Acero inoxidable para alta estática sin juntas para construcción de dos sellos (MWP = 42 MPa)(Notas 4, 19)NACE o
S: AISI 316 ss sin juntas para construcción de dos sellos(Notas 4, 19)NACE (no expuesto) o
1: AISI 316 ssViton®(Nota 5)NACE (no expuesto) o
2: AISI 316 ssPTFE(Notas 1, 5, 19)NACE (no expuesto) o
3: AISI 316 ss (NACE) – (MWP = 16 MPa)Viton®(Nota 5)NACE o
4: AISI 316 ss (NACE) – (MWP = 16 MPa)PTFE(Notas 1, 5, 19)NACE
|
| 266DRH Material de la carcasa y conexión eléctrica - 12º carácter |
Sin Selección o
A: Aleación de aluminio (versión barril)1/2 pulg. – 14 NPT(Nota 14) o
B: Aleación de aluminio (versión barril)M20 x 1.5 (CM 20)(PARA UTILIZARSE para WirelessHART) o
S: AISI 316 L ss (versión barril) (se requiere I2 o I3)1/2 pulg. – 14 NPT(Nota 14) o
T: AISI 316 L ss (versión barril) (se requiere I2 o I3)M20 x 1.5 (CM20)(PARA UTILIZARSE para WirelessHART) o
J: Aleación de aluminio (versión DIN)M20 x 1.5 (CM20)(no Ex d o XP)(Nota 14)
|
| 266DRH Salida/Opciones adicionales - 13° carácter |
Sin Selección o
7: HART y 4 a 20 mA - Funcionalidad estándar o
1: HART y 4 a 20 mA - Funcionalidad avanzada (incluye opción R1) o
2: PROFIBUS PA (incluye opción R1) o
3: FOUNDATION Fieldbus (incluye la opción R1) o
8: Seguridad HART y de 4 a 20 mA, certificado según IEC 61508 (incluye la opción R1) o
9: WirelessHART (incluye la opción R1)(Nota 13)
|
| 266DRH Desempeño mejorado |
Sin Selección o
DE: Optimización de errores de temperatura
|
| 266DRH Válvula de drenaje/ventilación (material y posición) (partes húmedas) |
Sin Selección o
V1: AISI 316 L ssen el eje del proceso(Nota 7)NACE o
V2: AISI 316 L ssen la parte superior del lado de la brida(Nota 7)NACE o
V3: AISI 316 L ssen la parte inferior del lado de la brida(Nota 7)NACE o
V4: Hastelloy® C-276en el eje del proceso(Nota 8)NACE o
V5: Hastelloy® C-276en la parte superior del lado de la brida(Nota 8)NACE o
V6: Hastelloy® C-276en la parte inferior del lado de la brida(Nota 8)NACE
|
| 266DRH Certificaciones de áreas peligrosas (consulte el párrafo correspondiente para ver las marcas detalladas completas) |
Sin Selección o
E1: Seguridad intrínseca ATEX Ex ia o
E2: ATEX a prueba de explosiones Ex db_tb(Notas 10, 14) o
E3: Seguridad intrínseca ATEX Ex ic_tc(Nota 14) o
EN: Aprobaciones combinadas ATEX, IECEx, FM (EE. UU.) y FM (Canadá)(Notas 10, 14) o
E4: Aprobaciones FM (Canadá) aprobación (XP, DIP, IS, NI, Tipo N)(Notas 10, 14) o
E6: Aprobaciones FM (EE. UU.) Aprobación (XP, DIP, IS, NI, Tipo N)(Notas 10, 14) o
EA: Aprobaciones FM (EE. UU. y Canadá) Seguridad intrínseca o
E8: Seguridad intrínseca IECEx Ex ia o
E9: IECEx a prueba de explosiones Ex db_tb(Notas 10, 14) o
ER: Seguridad intrínseca IECEx Ex ic_tc(Nota 14) o
EY: Seguridad intrínseca NEPSI Ex ia(Nota 14) o
EZ: A prueba de explosiones NEPSI Ex d(Notas 10, 14) o
ES: Seguridad intrínseca NEPSI Ex ic(Nota 14)
|
| 266DRH Otras certificaciones de áreas peligrosas (SOLO COMO ALTERNATIVA AL CÓDIGO DE CERTIFICACIÓN BÁSICA Ex) |
Sin Selección o
W1: Para TR CU EAC Ex ia para Rusia (incluida la aprobación GOST Metrologic)(Notas 14, 21) o
W2: Para TR CU EAC Ex d para Rusia (incluida la aprobación GOST Metrologic)(Notas 10, 14, 22) o
WC: Para TR CU EAC combinados Ex ia y Ex d para Rusia (incluida la aprobación metrológica GOST)(Notas 10, 14) o
W3: Para TR CU EAC Ex ia para Kazajstán (incluida la aprobación metrológica GOST)(Notas 14, 21) o
W4: Para TR CU EAC Ex ia para Kazajstán (incluida la aprobación metrológica GOST)(Notas 10, 14, 22) o
WD: Para TR CU EAC combinado Ex ia y Ex d para Kazajstán (incl. Aprobación GOST Metrologic)(Notas 10, 14) o
W5: Inmetro (Brasil) Seguridad Intrínseca Ex ia(Nota 14) o
W6: Inmetro (Brasil) A prueba de explosiones Ex d(Notas 10, 14) o
W7: Inmetro (Brasil) Seguridad Intrínseca Ex ic(Nota 14) o
W8: Inmetro Combinado (Brasil) - Seguridad Intrínseca Ex ia, A Prueba de Explosión y Seguridad Intrínseca Ex ic(Notas 10, 14) o
WF: Para TR CU EAC Ex ia para Bielorrusia (incluida la aprobación GOST Metrologic)(Notas 14, 21) o
WG: Para TR CU EAC Ex d para Bielorrusia (incluida la aprobación GOST Metrologic)(Notas 10, 14, 22) o
WH: Para TR CU EAC combinados Ex ia y Ex d para Bielorrusia (incluida la aprobación metrológica GOST)(Notas 10, 14) o
WM: Kosha (Corea) Seguridad intrínseca Ex ia IIC T6, IP67(Notas 12, 14) o
WN: Kosha (Corea) A prueba de explosiones Ex d IIC T6, IP67(Notas 10, 12, 14) o
WP: Combined Kosha (Corea) - Seguridad intrínseca y antideflagrante(Notas 10, 12, 14)
|
| 266DRH LCD integrado |
Sin Selección o
L1: Pantalla integral LCD digital(Nota 12) o
L5: Pantalla digital controlada por LCD TTG (Through-The-Glass)(Nota 12) o
LS: Display LCD digital integrado (SOLO SELECCIONABLE CON SALIDA CÓDIGO 7)(Nota 17)
|
| 266DRH Pulsadores externos no intrusivos Z, S y WP |
Sin Selección o
R1: Transmisores con pulsador externo (SOLO SELECCIONABLE CON SALIDA CÓDIGO 7)
|
| 266DRH Soporte de montaje (forma y material) |
Sin Selección o
B1: Para montaje en tubería/pared - Acero al carbono(No apto para carcasa AISI) o
B2: Para montaje en tubería/pared - AISI 316 L ss o
B5: Tipo plano para caja - AISI 316 ss
|
| 266DRH Aumento |
Sin Selección o
S2: Protector contra sobretensiones/transitorios(Nota 14)
|
| 266DRH Manual de funcionamiento (se permite selección múltiple) |
Sin Selección o
M1: Alemán (PARA VERSIONES HART, WirelessHART y PROFIBUS) o
M2: Italiano (SOLO PARA VERSIONES HART) o
M3: Español (PARA LAS VERSIONES HART, WirelessHART y FOUNDATION Fieldbus) o
M4: Francés (SOLO PARA VERSIONES HART) o
M5: Inglés o
MA: Portugués (SOLO PARA VERSIONES HART) o
MB: Ruso (SOLO PARA VERSIONES HART)
|
| 266DRH Idioma de las placas |
Sin Selección o
T1: Alemán o
T2: Italiano o
T3: Español o
T4: Francés
|
| 266DRH Placa de identificación adicional |
Sin Selección o
I1: Placa de acero inoxidable cableada suplementaria o
I2: Etiqueta y certificación de placas de acero inoxidable (impresas con láser) o
I3: Etiqueta, certificación y placas de acero inoxidable cableadas suplementarias (impresas con láser)
|
| 266DRH Configuración |
Sin Selección o
N2: Estándar – Presión = inH2O/ psi a 68 °F; Temperatura = grados. F o
N3: Estándar – Presión = inH2O/ psi a 39,2 °F; Temperatura = grados. F o
N4: Estándar – Presión = inH2O/ psi a 20 °C; Temperatura = grados. C o
N5: Estándar – Presión = inH2O/ psi a 4 °C; Temperatura = grados. C o
N6: Personalizado o
NH: Configurado para HART revisión 5(Nota 20)
|
| 266DRH Certificados (se permite selección múltiple) |
Sin Selección o
C1: Certificado de inspección EN 10204–3.1 de calibración (9 puntos) o
C4: Certificado de inspección EN 10204–3.1 de prueba de fuga de helio del módulo sensor o
C5: Certificado de inspección EN 10204–3.1 de la prueba de presión o
C6: Certificado de cumplimiento de la orden EN 10204–2.1 de diseño de instrumentos o
CT: Prueba PMI de partes mojadas
|
| 266DRH Aprobaciones |
Sin Selección o
Y1: Patrón metrológico para Rusia(NO APLICA CON NINGUNA CERTIFICACIÓN DE ÁREA PELIGROSA) o
Y2: Patrón metrológico para Kazajstán(NO APLICA CON NINGUNA CERTIFICACIÓN DE ÁREA PELIGROSA) o
Y4: Patrón metrológico para Bielorrusia(NO APLICA CON NINGUNA CERTIFICACIÓN DE ÁREA PELIGROSA) o
Y5: Patrón chino(NO APLICA CON NINGUNA CERTIFICACIÓN DE ÁREA PELIGROSA) o
YA: DNV GL(Notas 14, 24) o
YE: Conformidad con NAMUR NE 021 (2004)(NO APLICA CON PROTECTOR CONTRA SOBRETENSIONES CÓDIGO “S2”)(Notas 12, 14, 16, 18) o
YR: CRN (Número de registro canadiense OF14838.5C) o
YS: Oficina Estadounidense de Envíos (ABS)(Nota 24, 25) o
YB: Lloyd's Register Group Ltd. (LR)(Nota 24, 25) o
YM: Aprobaciones navales combinadas (DNV/ABS/LLR)(Nota 24, 25)
|
| 266DRH Trazabilidad de materiales |
Sin Selección o
H3: Certificado de inspección EN 10204–3.1 de partes húmedas de proceso (no para juntas) o
H4: Informe de prueba EN 10204–2.2 de piezas que soportan presión y partes húmedas del proceso (no para juntas)
|
| 266DRH Licencia nacional de radiofrecuencia |
Sin Selección o
FB: Países básicos (Europa, EE. UU., Canadá)(Nota 15) o
FA: Argentina(Nota 15) o
FG: Emiratos Árabes Unidos(Nota 15) o
FI: India(Nota 15) o
FM: México(Nota 15)
|
| 266DRH Enchufe de conexión eléctrica |
Sin Selección o
Z1: Un tapón de acero inoxidable de grado dual 316/316L certificado (ATEX)(Nota 23)
|
