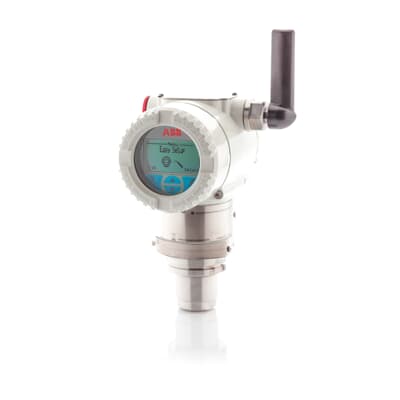

Transmisor de Presión Absoluta 266NSH (Configurable)
Modelo 266NSH, transmisor de presión absoluta con un sistema integrado de protección contra sobrecargas. Este modelo es adecuado para una amplia selección de opciones que permite una flexibilidad total que maximiza el aspecto rentable, proporcionando al mismo tiempo una solución confiable para todas aquellas aplicaciones caracterizadas por medios de proceso críticos en rangos de temperatura extendidos.
Especificaciones
| 266NSH SENSOR – Límites de alcance – 7° carácter | F: 0.67 y 40 kPa - 6.7 y 400 mbar - 5 y 300 mmHg o H: 2.67 y 160 kPa - 26.7 y 1600 mbar - 20 y 1200 mmHg o M: 10 y 600 kPa - 0.1 y 6 bares - 1.45 y 87 psi o P: 40 y 2400 kPa - 0.4 y 24 bares - 5.8 y 348 psi o Q: 134 y 8000 kPa - 1.34 y 80 bares - 19.4 y 1160 psi o S: 267 y 16000 kPa - 2.67 y 160 bares - 38.7 y 2320 psi |
| 266NSH Material del diafragma/Líquido de relleno (partes húmedas) – 8vo carácter | Sin Selección o S: AISI 316 L ss - Aceite de siliconaNACE o K: Hastelloy® C-276 - Aceite de silicona(Notas 2, 15)NACE o A: AISI 316 L ss - Fluido inerte – Galden(Notas 1, 15)NACE o F: Hastelloy® C-276 - Fluido inerte – Galden(Notas 1, 2, 15)NACE |
| 266NSH Conexión a proceso (partes húmedas) – 9° carácter | Sin Selección o B: AISI 316 L ss - 1/2 pulg. – 14 NPT hembraNACE o T: AISI 316 L ss - 1/2 pulg. – 14 NPT machoNACE o P: AISI 316 L ss - DIN EN837-1 G 1/2 B(Nota 15)NACE o A: AISI 316 L ss - Entrada recta (180°) (no disponible con soporte)(Nota 15)NACE o N: AISI 316 L ss - Entrada de ángulo (90°)(Nota 15)NACE o I: AISI 316 L ss - 1/2 pulg. – 14 NPT a través del adaptador (suelto) entrada recta (180°) (no disponible con soporte)(Nota 15)NACE o G: AISI 316 L ss - 1/2 pulg. – 14 NPT a través del adaptador (suelto) ángulo de entrada (90°)(Nota 15)NACE o E: Hastelloy® C-276 - 1/2 pulg. – 14 NPT hembra(Notas 3, 15)NACE o K: Hastelloy® C-276 - 1/2 pulg. – 14 NPT macho(Notas 3, 15)NACE o D: Hastelloy® C-276 - DIN EN837-1 G 1/2 B(Notas 3, 15)NACE o F: Hastelloy® C-276 - Entrada recta (180°) (no disponible con soporte)(Notas 3, 15)NACE o C: Hastelloy® C-276 - Entrada de ángulo (90°)(Notas 3, 15)NACE o L: Hastelloy® C-276 - 1/2 pulg. – 14 NPT a través del adaptador (suelto) entrada recta (180°) (no disponible con soporte)(Notas 3, 15)NACE o J: Hastelloy® C-276 - 1/2 pulg. – 14 NPT a través del adaptador (suelto) ángulo de entrada (90°)(Notas 3, 15)NACE |
| 266NSH Material de la carcasa y conexión eléctrica – 10° carácter | Sin Selección o A: Aleación de aluminio (versión barril) - 1/2 pulg. – 14 NPT(Notas 10) o B: Aleación de aluminio (versión barril) - M20 x 1.5 (CM 20)(PARA UTILIZARSE para WirelessHART)(Nota 15) o S: AISI 316 L ss (versión barril) (se requiere I2 o I3) - 1/2 pulg. – 14 NPT(Nota 10) o T: AISI 316 L ss (versión barril) (se requiere I2 o I3) - M20 x 1.5 (CM20)(PARA UTILIZARSE para WirelessHART)(Nota 15) o J: Aleación de aluminio (versión DIN) - M20 x 1.5 (CM20)(no Ex d o XP)(Notas 10, 15) |
| 266NSH Salida/Opciones adicionales: 11° carácter | Sin Selección o 7: HART y 4 a 20 mA – Funcionalidad estándar o 1: HART y 4 a 20 mA: funcionalidad avanzada (incluye la opción R1) o 2: PROFIBUS PA (incluye opción R1) o 3: FOUNDATION Fieldbus (incluye la opción R1) o 8: Seguridad HART y de 4 a 20 mA, certificado según IEC 61508 (incluye la opción R1)(Nota 15) o 9: WirelessHART (incluye la opción R1)(Notas 9, 15) |
| 266NSH Material de la válvula de drenaje/ventilación (partes húmedas) | Sin Selección o VA: AISI 316 L ss(Nota 4)NACE o VB: Hastelloy® C-276(Nota 5)NACE |
| 266NSH Certificaciones de Áreas Peligrosas | Sin Selección o E1: Seguridad intrínseca ATEX Ex ia(Nota 15) o E2: ATEX a prueba de explosiones Ex db_td(Notas 6, 10, 15) o E3: Seguridad intrínseca ATEX Ex ic_tc(Notas 10, 15) o EN: Aprobaciones combinadas ATEX, IECEx, FM (EE. UU.) y FM (Canadá)(Notas 6, 10, 15) o E4: Aprobaciones FM (Canadá) aprobación(Notas 6, 10) o E6: Aprobaciones de FM (EE. UU.) Aprobación(Notas 6, 10) o EA: Aprobaciones de FM (EE. UU. Y Canadá) Intrínsecamente seguro o E8: Seguridad intrínseca IECEx Ex ia(Nota 15) o E9: IECEx a prueba de explosiones Ex db_td(Notas 6, 10, 15) o ER: Seguridad intrínseca IECEx Ex ic_tc(Notas 10, 15) o EY: Seguridad intrínseca NEPSI Ex ia(Notas 10, 15) o EZ: A prueba de explosiones NEPSI Ex d(Notas 6, 10, 15) |
| 266NSH Otras certificaciones de áreas peligrosas (SOLO COMO ALTERNATIVA AL CÓDIGO DE CERTIFICACIÓN BÁSICA Ex) | Sin Selección o W1: Para TR CU EAC Ex ia para Rusia (incluida la aprobación GOST Metrologic)(Notas 10, 15, 19) o W2: Para TR CU EAC Ex d para Rusia (incluida la aprobación GOST Metrologic)(Notas 6, 10, 15, 20) o WC: Para TR CU EAC combinados Ex ia y Ex d para Rusia (incluida la aprobación metrológica GOST)(Notas 6, 10, 15) o W3: Para TR CU EAC Ex ia para Kazajstán (incluida la aprobación metrológica GOST)(Notas 10, 15, 19) o W4: Para TR CU EAC Ex d para Kazajistán (incluida la aprobación metrológica GOST)(Notas 6, 10, 15, 20) o WD: Para TR CU EAC combinado Ex ia y Ex d para Kazajstán (incl. Aprobación metrológica GOST)(Notas 6, 10, 15) o W5: Inmetro (Brasil) Ex ia(Notas 10, 15) o W6: Inmetro (Brasil) Ex d(Notas 6, 10, 15) o W7: Inmetro (Brasil) Ex nL(Notas 10, 15) o W8: Inmetro Combinado (Brasil) – Seguridad Intrínseca, A Prueba de Explosión y Tipo „N“(Notas 6, 10, 15) o WF: Para TR CU EAC Ex ia para Bielorrusia (incluida la aprobación GOST Metrologic)(Notas 10, 15, 19) o WG: Para TR CU EAC Ex d para Bielorrusia (incluida la aprobación GOST Metrologic)(Notas 6, 10, 15, 20) o WH: Para TR CU EAC combinados Ex ia y Ex d para Bielorrusia (incluida la aprobación metrológica GOST)(Notas 6, 10, 15) o WM: Kosha (Corea) Seguridad intrínseca Ex ia IIC T6, IP67(Notas 7, 10, 15) o WN: Kosha (Corea) A prueba de explosiones Ex d IIC T6, IP67(Notas 6, 7, 10, 15) o WP: Combined Kosha (Corea) – Seguridad intrínseca y a prueba de explosiones(Notas 6, 7, 10, 15) |
| 266NSH LCD integrado | Sin Selección o L1: Pantalla integral LCD digital con teclado integrado(Nota 7) o L5: Pantalla integral LCD digital con teclado activado TTG (Through-The-Glass)(Nota 7) o LS: Display LCD digital integrado (SOLO SELECCIONABLE CON SALIDA CÓDIGO 7)(Nota 13) |
| 266NSH Pulsadores externos no intrusivos Z, S y WP | Sin Selección o R1: Transmisores con pulsador externo (SOLO SELECCIONABLE CON SALIDA CÓDIGO 7) o : Soporte de montaje (forma y material) o B6: Para montaje en tubería/pared – Acero al carbono(No apto para carcasa AISI) o B7: Para montaje en tubería/pared – AISI 316 L ss |
| 266NSH Aumento | Sin Selección o S2: Protector contra sobretensiones/transitorios(Nota 10) |
| 266NSH Manual de funcionamiento (se permite selección múltiple) | Sin Selección o M1: Alemán (PARA VERSIONES HART, WirelessHART y PROFIBUS) o M2: Italiano (SOLO PARA VERSIONES HART) o M3: Español (PARA LAS VERSIONES HART, WirelessHART y FOUNDATION Fieldbus) o M4: Francés (SOLO PARA VERSIONES HART) o M5: Inglés o MA: Portugués (SOLO PARA VERSIONES HART) o MB: Ruso (SOLO PARA VERSIONES HART) |
| 266NSH Idioma de las placas | Sin Selección o T1: Alemán o T2: Italiano o T3: Español o T4: Francés |
| 266NSH Configuración | Sin Selección o N2: Estándar – Presión = inH2O/ psi a 68 °F; Temperatura = grados. F o N3: Estándar – Presión = inH2O/ psi a 39,2 °F; Temperatura = grados. F o N4: Estándar – Presión = inH2O/ psi a 20 °C; Temperatura = grados. C o N5: Estándar – Presión = inH2O/ psi a 4 °C; Temperatura = grados. C o N6: Personalizado o NH: Configurado para HART revisión 5(Nota 16) |
| 266NSH Placa de identificación adicional | Sin Selección o I1: Placa de acero inoxidable cableada suplementaria o I2: Etiqueta y certificación de placas de acero inoxidable (impresas con láser) o I3: Etiqueta, certificación y placas de acero inoxidable cableadas suplementarias (impresas con láser) |
| 266NSH Procedimiento de preparación | Sin Selección o P1: Servicio de limpieza con oxígeno (solo disponible con relleno inerte) Pmax =10 MPa para Galden; Tmáx=60 °C/140 °F(Notas 8, 15) o C1: Certificado de inspección EN 10204–3.1 de calibración (9 puntos) o C3: Certificado de inspección EN 10204–3.1 de la etapa de limpieza(Nota 15) o C4: Certificado de inspección EN 10204–3.1 de prueba de fuga de helio del módulo sensor(Nota 15) o C5: Certificado de inspección EN 10204–3.1 de la prueba de presión o C6: Certificado de cumplimiento de la orden EN 10204–2.1 de diseño de instrumentos o CT: Prueba PMI de partes mojadas(Nota 15) |
| 266NSH Aprobaciones | Sin Selección o Y1: Patrón metrológico para Rusia(NO APLICA CON NINGUNA CERTIFICACIÓN DE ÁREA PELIGROSA)(Nota 15) o Y2: Patrón metrológico para Kazajstán(NO APLICA CON NINGUNA CERTIFICACIÓN DE ÁREA PELIGROSA)(Nota 15) o Y4: Patrón metrológico para Bielorrusia(NO APLICA CON NINGUNA CERTIFICACIÓN DE ÁREA PELIGROSA)(Nota 15) o Y5: Patrón chino(NO APLICA CON NINGUNA CERTIFICACIÓN DE ÁREA PELIGROSA)(Nota 15) o YA: DNV GL(Notas 10, 21) o YE: Conformidad con NAMUR NE 021 (2004)(NO APLICA CON PROTECTOR CONTRA SOBRETENSIONES CÓDIGO “S2”)(Notas 7, 10, 12, 14) o YN: Certificación de agua potable NSF/ANSI 61 o YR: CRN (Número de registro canadiense OF14838.5C) o YC: Aprobación de Transferencia de Custodia (MID)(Notas 17) o YS: Oficina Estadounidense de Envíos (ABS)(Notas 21, 22) o YB: Lloyd's Register Group Ltd. (LR)(Notas 21, 22) o YM: Aprobaciones navales combinadas (DNV/ABS/LLR)(Notas 21, 22) |
| 266NSH Trazabilidad de materiales | Sin Selección o H3: Certificado de inspección EN 10204–3.1 de partes húmedas de proceso (no para juntas)(Nota 15) o H4: Informe de prueba EN 10204–2.2 de piezas que soportan presión y partes húmedas del proceso (no para juntas)(Nota 15) |
| 266NSH Licencia nacional de Seleccionarfrecuencia | Sin Selección o FB: Países básicos (Europa, EE. UU., Canadá)(Nota 11) o FA: Argentina(Nota 11) o FG: Emiratos Árabes Unidos(Nota 11) o FI: India(Nota 11) o FM: México(Nota 11) |
| 266NSH Enchufe de conexión eléctrica | Sin Selección o Z1: Un tapón de acero inoxidable de grado dual 316/316L certificado (ATEX)(Nota 18) |
| 266NSH Accesorio | Sin Selección o A1: Montaje del manifold y prueba de presión (NO DISPONIBLE CON SERVICIO DE OXÍGENO LIMPIEZA – PROCEDIMIENTO DE PREPARACIÓN CÓDIGO “P1” o CON CONEXIÓN A PROCESO DIN EN837-1 G 1/2 B CÓDIGO “P”, “D”)(Nota 15) |
