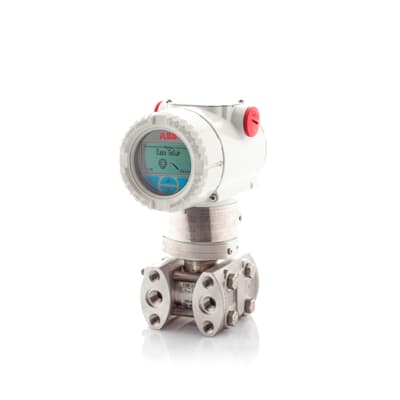

Transmisor de Presión Diferencial 266MST (Configurable)
El modelo 266MST es el transmisor de presión diferencial de alto rendimiento con “tecnología multisensor” adecuado para medir el flujo de líquido, gas o vapor, así como el nivel, la presión y la densidad en aplicaciones con presiones de trabajo de hasta 41Mpa / 5945psi.
Especificaciones
| 266MST Límites de amplitud del sensor: 7º carácter | Sin Selección o A: 0,05 y 1 kPa (0,5 y 10 mbar, 0,2 y 4 inH2O), se requiere la opción "Vx" (Notas: 1, 2) o C: 0,2 y 6 kPa (2 y 60 mbar, 0,8 y 24 inH2O) o F: 0,4 y 40 kPa (4 y 400 mbar, 1,6 y 160 inH2O) o L: 2,5 y 250 kPa (25 y 2500 mbar, 10 y 1000 inH2O) o N: 20 y 2000 kPa (0,2 y 20 bar, 2,9 y 290 psi) o R: 100 y 10000 kPa (1 y 100 bar, 14,5 y 1450 psi) |
| 266MST Presión máxima de trabajo: 8º carácter | Sin Selección o Y: 1 MPa / 10 bar / 145 psi (Solo disponible con bridas de proceso código P) o W: 2 MPa / 20 bar / 290 psi (solo disponible con el código A de límites de amplitud del sensor) o C: 16 MPa / 160 bar / 2320 psi (no disponible con el código de límites de amplitud del sensor A) o Z: 25 MPa / 250 bar / 3625 psi (no disponible con el código de límites de amplitud del sensor A) o T: 41 MPa / 410 bar / 5945 psi (no disponible con el código de límites de amplitud del sensor A) o A: 60 MPa / 600 bar / 8700 psi (No disponible con Límites de amplitud del sensor código A, solo con conexión de proceso código A) |
| 266MST Material del diafragma/líquido de relleno: 9º carácter | Sin Selección o S: AISI 316L SST (1.4435) / Aceite de silicona (NACE) o K: Hastelloy® C-276 / Aceite de silicona (NACE) o M: Monel 400 / Aceite de silicona (NACE) o V: Monel 400 bañado en oro / Aceite de silicona (NACE) o T: Tantalio / Aceite de silicona (NACE) o A: AISI 316L SST (1.4435) / Fluido inerte – Galden (Adecuado para aplicaciones de oxígeno) (NACE) o F: Hastelloy® C-276 / Fluido inerte – Galden (Adecuado para aplicaciones de oxígeno) (NACE) o C: Monel 400 / Fluido inerte – Galden (Adecuado para aplicaciones de oxígeno) (NACE) o Y: Monel 400 chapado en oro / Fluido inerte - Galden (adecuado para aplicaciones de oxígeno) (NACE) o D: Tántalo/Fluido inerte – Galden (Adecuado para aplicaciones de oxígeno) (NACE) |
| 266MST Material de bridas y adaptadores de proceso/conexión: 10º carácter | Sin Selección o A: AISI 316L SST (1.4404 / 1.4408) / 1/4 pulg. –18 NPT hembra directa (conexión horizontal) (NACE) o B: AISI 316L SST (1.4404 / 1.4408) / 1/2 pulg. -14 NPT hembra a través del adaptador (conexión horizontal) (NACE) o C: AISI 316L SST (1.4404 / 1.4408) / 1/4 pulg. –18 NPT hembra directa (DIN 19213) (conexión horizontal) (NACE) o D: Hastelloy® C-276 / 1/4 pulg. –18 NPT hembra directa (conexión horizontal) (NACE) o E: Hastelloy® C-276 / 1/2 pulg. –14 NPT hembra a través del adaptador (conexión horizontal) (NACE) o G: Monel 400 / 1/4 pulg. –18 NPT hembra directa (conexión horizontal) (NACE) o H: Adaptador pasante hembra Monel 400 / 1/2 pulg. –14 NPT (conexión horizontal) (NACE) o P: Kynar (PVDF) / 1/4 pulg. –18 NPT hembra directa (MWP = 1 MPa) (insertar en el costado de la brida) o P: AISI 316L SST (1.4404/1.4408) / 1/4 pulg. –18 NPT hembra directa (conexión vertical) (NACE) |
| 266MST Material de los pernos / Material de las juntas: 11º carácter | Sin Selección o 3: AISI 316 SST (NACE, no expuesto a H2S) / Viton (Adecuado para aplicaciones de oxígeno) (Máx. 41 MPa / 410 bar / 5945 psi) o 4: AISI 316 SST (NACE – no expuesto a H2S) / PTFE (Máx. 25 MPa / 250 bar / 3625 psi) o 5: AISI 316 SST (NACE – no expuesto a H2S) / EPDM (Máx. 41 MPa / 410 bar / 5945 psi) o 6: AISI 316 SST (NACE – no expuesto a H2S) / Perbunan o 7: AISI 316 SST (NACE – no expuesto a H2S) / Grafito (Máx. 41 MPa / 410 bar / 5945 psi) o T: AISI 316 SST / FEP (Solo disponible con conexión a proceso Kynar [PVDF]) |
| 266MST Material de la carcasa/conexión eléctrica: 12º carácter | Sin Selección o A: aleación de aluminio (tipo barril) / 1/2–14 NPT o B: aleación de aluminio (tipo barril) / M20 x 1,5 o E: aleación de aluminio (tipo barril)/conector Harting Han (solo uso general) (Nota: 2) o G: aleación de aluminio (tipo barril)/conector de bus de campo (solo uso general) (Nota: 2) o S: AISI 316L SST (tipo barril) / 1/2–14 NPT (se requiere I2 o I3) o T: AISI 316L SST (tipo barril) / M20 x 1,5 (se requiere I2 o I3) o J: Aleación de aluminio (tipo DIN) / M20 x 1,5 o K: aleación de aluminio (tipo DIN)/conector Harting Han (solo uso general) (Nota: 2) o W: aleación de aluminio (tipo DIN)/conector de bus de campo (solo uso general) (Nota: 2) o Z: AISI 316L SST (tipo barril) / Conector de bus de campo (uso general únicamente) (Nota: 2) |
| 266MST Salida: carácter 13º | Sin Selección o 1: comunicación digital HART y 4 a 20 mA o 2: PROFIBUS PA o 3: Bus de campo FOUNDATION o 8: Comunicación digital HART y 4 a 20 mA, SIL2 y SIL3 certificado según IEC 61508 |
| 266MST Exactitud | Sin Selección o D1: Precisión base 0,025 % (Nota: 3) |
| 266MST Material/posición de la válvula de ventilación y drenaje | Sin Selección o V1: AISI 316L SST (1.4404) / En eje de proceso (NACE) o V2: AISI 316L SST (1.4404) / En la parte superior del lado de las bridas (NACE) o V3: AISI 316L SST (1.4404) / En la parte inferior del lado de las bridas (NACE) o V4: Hastelloy® C-276 / En eje de proceso (NACE) o V5: Hastelloy® C-276 / En la parte superior del lado de las bridas (NACE) o V6: Hastelloy® C-276 / En la parte inferior del lado de las bridas (NACE) o V7: Monel 400 / Sobre eje de proceso (NACE) o V8: Monel 400 / En la parte superior del lado de las bridas (NACE) o V9: Monel 400 / Sobre bridas lado inferior (NACE) |
| 266MST Certificación de protección contra explosiones | Sin Selección o E1: Seguridad intrínseca ATEX Ex ia o E2: A prueba de explosiones ATEX Ex db_tb o E3: Seguridad intrínseca ATEX Ex ic_tc o E4: aprobación FM (Canadá) aprobación (XP, DIP, IS, NI) o E6: Aprobación FM (EE. UU.) Aprobación (XP, DIP, IS, NI) o EA: Aprobaciones FM (EE. UU. y Canadá) Intrínsecamente seguro o EB: Aprobaciones FM (EE. UU. y Canadá) A prueba de explosiones o CE: Aprobaciones FM (EE. UU. y Canadá) No inflamable o EN: Aprobaciones combinadas ATEX, IECEx y FM (EE. UU. y Canadá) o EW: ATEX combinado Ex ia, Ex db_tc y Ex ic_tc o E8: IECEx Seguridad intrínseca Ex ia o E9: IECEx a prueba de explosiones Ex db_tb o ER: Seguridad intrínseca IECEx Ex ic_tc o EH: Aprobación IEC combinada Ex ia y Ex db_tb o EI: Aprobación IEC combinada Ex ia, Ex db_tb y Ex ic_tc o EY: NEPSI Seguridad intrínseca Ex ia_iaD o EZ: NEPSI a prueba de explosiones Ex d_tD o ES: NEPSI Seguridad intrínseca Ex ic _nA_tD o EP: NEPSI combinado Ex ia_iaD y Ex d_tD o EQ: NEPSI combinado Ex ia_iaD, Ex d_tD y Ex ic_nA_tD |
| 266MST Otras certificaciones de protección contra explosiones | Sin Selección o W1: Para TR CU EAC Ex ia para Rusia (incluida la aprobación GOST Metrologic) o W2: Para TR CU EAC Ex d para Rusia (incluida la aprobación GOST Metrologic) o W3: Para TR CU EAC Ex ia para Kazajstán (incluida la aprobación metrológica GOST) o W4: Para TR CU EAC Ex d para Kazajstán (incluida la aprobación metrológica GOST) o WF: Para TR CU EAC Ex ia para Bielorrusia (incluida la aprobación metrológica GOST) o WG: Para TR CU EAC Ex d para Bielorrusia (incluida la aprobación metrológica GOST) |
| 266MST LCD integrado | Sin Selección o L1: con pantalla LCD integrada o L5: Pantalla LCD digital integral TTG (Through The Glass) |
| 266MST Soporte de montaje Forma / Material | Sin Selección o B1: para montaje en tubería / acero al carbono (no apto para carcasa AISI) o B2: Para montaje en tubería / AISI 316 SST (1.4401) (No apto para carcasa AISI) o B5: Soporte tipo plano / AISI 316 SST (1.4401) (Adecuado para carcasa AISI) |
| 266MST Protector contra sobretensiones / transitorios | Sin Selección o S2: Con protector contra sobretensiones / transitorios integral |
| 266MST Idioma de instrucciones de funcionamiento | Sin Selección o M1: alemán o M2: italiano o M3: Español o M4: Francés o M5: Inglés o M7: sueco o M9: polaco o MA: portugués o MB: Ruso o MD: holandés o MF: danés o MJ: Japonés o MR: rumano o MT: turco |
| 266MST Lenguaje de etiquetas y rótulos | Sin Selección o T1: alemán o T2: italiano o T3: Español o T4: Francés |
| 266MST Placa de identificación adicional | Sin Selección o I1: placa de acero inoxidable cableada suplementaria o I2: Etiquetado y certificación de placas de acero inoxidable e impresión láser o I3: Etiqueta, certificación y placas de acero inoxidable cableadas suplementarias e impresión láser |
| 266MST Configuración (unidades visibles en la placa de características) | Sin Selección o N2: Presión estándar = inH2O / psi a 68 °F o N3: Presión estándar = inH2O / psi a 39,2 °F o N4: Presión estándar = inH2O / psi a 20 °C o N5: Presión estándar = inH2O / psi a 4 °C o N6: Personalizado o NH: Configurado para HART revisión 5 (Nota: 4) |
| 266MST Procedimiento de preparación | Sin Selección o P1: Servicio de limpieza con oxígeno, Pmax = 12 MPa (120 bar, 1740 psi) o presión máxima de trabajo (valor inferior), Tmax = 60 °C / 140 °F (Solo disponible con relleno inerte / junta de vitón) |
| 266MST Certificados | Sin Selección o C1: Certificado de inspección 3.1 acc. EN 10204 de calibración o C3: Certificado de inspección 3.1 acc. EN 10204 de etapa de limpieza o C4: Certificado de inspección 3.1 acc. EN 10204 de prueba de fuga de helio del módulo sensor o C5: Certificado de inspección 3.1 acc. EN 10204 de prueba de presión o C6: Declaración de cumplimiento de la orden 2.1 acc. EN 10204 para el diseño de instrumentos o CG: Registro impreso de datos configurados del transmisor o CT: prueba PMI en partes húmedas |
| 266MST Aprobaciones | Sin Selección o Y1: Patrón metrológico para Rusia (NO APLICABLE CON NINGUNA CERTIFICACIÓN DE ÁREA PELIGROSA) o Y2: Patrón metrológico para Kazajstán (NO APLICABLE CON NINGUNA CERTIFICACIÓN DE ÁREA PELIGROSA) o Y3: Patrón metrológico para Ucrania (NO APLICABLE CON NINGUNA CERTIFICACIÓN DE ÁREA PELIGROSA) o Y4: Patrón metrológico para Bielorrusia (NO APLICABLE CON NINGUNA CERTIFICACIÓN DE ÁREA PELIGROSA) o YA: Aprobación DNV GL o YE: Conformidad con NAMUR NE 021 (2004) |
| 266MST Trazabilidad de materiales | Sin Selección o H3: Certificado de inspección 3.1 acc. EN 10204 de partes mojadas de proceso con certificados de análisis como verificación de material (Nota: 5) o H4: Certificado de material 2.2 acc. EN 10204 para cojinetes de presión y piezas húmedas de proceso |
| 266MST Accesorios de carcasa | Sin Selección o A1: FM26–montaje en placa, montaje superior (con carcasas DIN) incl. prueba de presión y certificado de inspección 3.1 |
