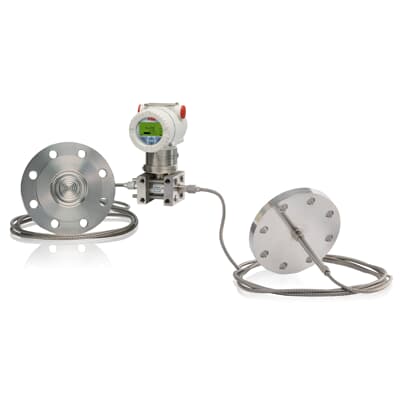

Transmisor de Presión Diferencial 266MRT (Configurable)
El modelo 266MRT es el transmisor de presión diferencial de alto rendimiento con “tecnología multisensor” adecuado para medir el flujo de líquido, gas o vapor, así como el nivel, la presión y la densidad caracterizados por la construcción del sello remoto. La combinación única de varios sistemas de sensores en un solo dispositivo permite la medición simultánea de la presión diferencial y la presión absoluta. La temperatura del sensor y la presión absoluta también se utilizan para eliminar los efectos ambientales en el sensor.
Especificaciones
| 266MRT - Límites de amplitud del sensor: séptimo carácter | Sin Selección o C: 0,6 y 6 kPa - 6 y 60 mbar - 2,41 y 24 inH2O o F: 0,67 y 40 kPa - 6,7 y 400 mbar - 2,67 y 160 inH2O o L: 4,17 y 250 kPa - 41,7 y 2500 mbar - 16,7 y 1000 inH2O o N: 33,3 y 2000 kPa - 0,333 y 20 bar - 4,83 y 290 psi o R: 167 y 10000 kPa - 1,67 y 100 bar - 24,2 y 1450 psi |
| 266MRT - Presión máxima de trabajo: 8º carácter | Sin Selección o C: 16 MPa - 160 bares - 2320 psi o Z: 25 MPa - 250 bares - 3625 psi o T: 41 MPa - 410 bares - 5945 psi |
| 266MRT - Material del diafragma/líquido de relleno: noveno carácter | Sin Selección o S: AISI 316L SST (1.4435) - Aceite de silicona - NACE o K: Hastelloy® C-276 - Aceite de silicona - NACE o M: Monel 400® - Aceite de silicona - NACE o V: Monel 400® chapado en oro - Aceite de silicona - NACE o T: Tantalio - Aceite de silicona - NACE o A: AISI 316L SST (1.4435) - Fluido inerte - Galden (Adecuado para aplicaciones de oxígeno) - NACE o F: Hastelloy® C-276 - Fluido inerte - Galden (Adecuado para aplicaciones de oxígeno) - NACE o C: Monel 400® - Fluido inerte - Galden (Adecuado para aplicaciones de oxígeno) - NACE o Y: Monel 400® chapado en oro - Fluido inerte - Galden (Adecuado para aplicaciones de oxígeno) - NACE o D: Tántalo - Fluido inerte - Galden (Adecuado para aplicaciones de oxígeno) - NACE o R: Sello de diafragma - Aceite de silicona (El sello debe cotizarse por separado) o 2: Sello de diafragma - Fluido inerte - Galden (El sello debe cotizarse por separado) |
| 266MRT - Material de bridas y adaptadores de proceso/conexión: décimo carácter | Sin Selección o A: AISI 316 SST (1.4408) - 1/4 in - 18 NPT hembra directo - (conexión horizontal) - NACE o B: AISI 316 SST (1.4408) - 1/2 in - 14 NPT adaptador pasante hembra - (conexión horizontal) - NACE o C: AISI 316 SST (1.4408) - 1/4 in - 18 NPT hembra directa (DIN 19213) - (conexión horizontal) - NACE o D: Hastelloy® C-276 - 1/4 in - 18 NPT hembra directo - (conexión horizontal) - NACE o E: Hastelloy® C-276 - 1/2 in - 14 NPT hembra a través del adaptador - (conexión horizontal) - NACE o G: Monel 400® - 1/4 in - 18 NPT hembra directo - (conexión horizontal) - NACE o H: Monel 400® - 1/2 in - 14 NPT hembra a través del adaptador - (conexión horizontal) - NACE o R: AISI 316 SST (1.4408) - Para construcción de dos sellos - NACE |
| 266MRT - Material de los pernos / Material de las juntas: 11° carácter | Sin Selección o 3: AISI 316L SST (NACE - no expuesto a H2S) / Viton (Adecuado para aplicaciones de oxígeno) o 4: AISI 316L SST (NACE - no expuesto a H2S) / PTFE (máx. 25 MPa / 250 bar / 3625 psi) o 5: AISI 316L SST (NACE - no expuesto a H2S) / EPDM o 6: AISI 316L SST (NACE - no expuesto a H2S) / Perbunan o 7: AISI 316L SST (NACE - no expuesto a H2S) / grafito o R: AISI 316L SST (NACE - no expuesto a H2S) / Sin juntas (Para construcción de dos sellos) |
| 266MRT - Material de la carcasa/conexión eléctrica: 12.º carácter | Sin Selección o A: Aleación de aluminio (tipo barril) - 1/2 pulg. - 14 NPT o B: Aleación de aluminio (tipo barril) - M20 x 1,5 o E: Aleación de aluminio (tipo barril) - Conector Harting Han - (Únicamente para uso general) - (Nota 1) o G: Aleación de aluminio (tipo barril) - Conector de bus de campo - (Únicamente para uso general) - (Nota 1) o S: AISI 316L SST (tipo barril) - 1/2 pulg. - 14 NPT o T: AISI 316L SST (tipo barril) - M20 x 1,5 o J: Aleación de aluminio (tipo DIN) - M20 x 1,5 o K: Aleación de aluminio (tipo DIN) - Conector Harting Han - (Solo para uso general) - (Nota 1) o W: Aleación de aluminio (tipo DIN) - Conector de bus de campo - (Únicamente para uso general) - (Nota 1) o Z: AISI 316L SST (tipo barril) - Conector de bus de campo - (Solo para uso general) - (Nota 1) |
| 266MRT - Salida: carácter 13 | Sin Selección o 1: Comunicación digital HART y 4 a 20 mA - (Nota 4) o 2: PROFIBUS PA - (Nota 5) o 3: Bus de campo FOUNDATION - (Nota 5) o 8: Comunicación digital HART y de 4 a 20 mA, con certificación SIL2 y SIL3 según acc. con IEC 61508 - (Nota 4) |
| 266MRT - Válvula de venteo y drenaje Material / Posición | Sin Selección o V1: AISI 316L SST (1.4404) - En eje de proceso - NACE o V2: AISI 316L SST (1.4404) - En la parte superior del lado de las bridas - NACE o V3: AISI 316L SST (1.4404) - En la parte inferior del lado de las bridas - NACE o V4: Hastelloy® C-276 - En eje de proceso - NACE o V5: Hastelloy® C-276 - En la parte superior del lado de las bridas - NACE o V6: Hastelloy® C-276 - En la parte inferior del lado de las bridas - NACE o V7: Monel 400® - En eje de proceso - NACE o V8: Monel 400® - En la parte superior del lado de las bridas - NACE o V9: Monel 400® - En la parte inferior del lado de las bridas - NACE |
| 266MRT - Certificación de protección contra explosiones | Sin Selección o E1: Seguridad intrínseca ATEX Ex ia - (Nota 6) o E2: A prueba de explosión ATEX Ex db_tb - (Nota 7) o E3: Seguridad intrínseca ATEX Ex ic_tc - (Nota 6) o E4: Aprobaciones FM (Canadá) aprobación (XP, DIP, IS, NI) - (Nota 7) o E6: Aprobaciones FM (EE. UU.) Aprobación (XP, DIP, IS, NI) - (Nota 7) o EA: Aprobaciones de FM (EE. UU. Y Canadá) Intrínsecamente seguro - (Nota 6) o EB: Aprobaciones FM (EE. UU. y Canadá) A prueba de explosión - (Nota 7) o EC: Aprobaciones FM (EE. UU. y Canadá) No inflamable - (Nota 6) o EN: Aprobaciones combinadas ATEX, IECEx y FM (EE. UU. y Canadá) - (Nota 7) o EW: ATEX combinado Ex ia, Ex db_tc y Ex ic_tc - (Nota 7) o E8: Seguridad intrínseca IECEx Ex ia - (Nota 6) o E9: IECEx a prueba de explosiones Ex db_tb - (Nota 7) o ER: Seguridad intrínseca IECEx Ex ic_tc - (Nota 6) o EH: Aprobación IEC combinada Ex ia y Ex db_tb - (Nota 7) o EI: Aprobación IEC combinada Ex ia, Ex db_tb y Ex ic_tc - (Nota 7) o EY: NEPSI Seguridad intrínseca Ex ia_iaD - (Nota 6) o EZ: NEPSI a prueba de explosiones Ex d_tD - (Nota 7) o ES: NEPSI Seguridad intrínseca Ex ic_nA_tD - (Nota 6) o EP: Combinado NEPSI Ex ia_iaD y Ex d_tD - (Nota 7) o EQ: NEPSI combinado Ex ia_iaD, Ex d_tD y Ex ic_nA_tD - (Nota 7) |
| 266MRT - Otras certificaciones de protección contra explosiones | Sin Selección o W1: Para TR CU EAC Ex ia para Rusia (incluida la aprobación metrológica GOST) - (Notas 6, 9) o W2: Para TR CU EAC Ex d para Rusia (incluida la aprobación metrológica GOST) - (Notas 7, 10) o W3: Para TR CU EAC Ex ia para Kazajstán (incluida la aprobación metrológica GOST) - (Notas 6, 9) o W4: Para TR CU EAC Ex d para Kazajstán (incluida la aprobación metrológica GOST) - (Notas 7, 10) o WF: Para TR CU EAC Ex ia para Bielorrusia (incluida la aprobación metrológica GOST) - (Notas 6, 9) o WG: Para TR CU EAC Ex d para Bielorrusia (incluida la aprobación metrológica GOST) - (Notas 7, 10) |
| 266MRT - LCD integrado | Sin Selección o L1: Con pantalla LCD integrada o L5: con pantalla LCD táctil integral (TTG) |
| 266MRT - Soporte de montaje Forma / Material | Sin Selección o B1: Para montaje en tubería/pared / Acero al carbono (no apto para carcasa AISI) o B2: Para montaje en tubería/pared / AISI 316 SST (1.4401) (No apto para carcasa AISI) o B5: Soporte tipo plano / AISI 316 SST (1.4401) (No apto para carcasa AISI) |
| 266MRT - Aumento | Sin Selección o S2: Protector contra sobretensiones/transitorios |
| 266MRT - Idioma de instrucciones de funcionamiento | Sin Selección o M1: Alemán (PARA VERSIONES HART, WirelessHART y PROFIBUS) o M2: Italiano (SOLO PARA VERSIONES HART) o M3: Español (PARA VERSIONES HART, WirelessHART y FOUNDATION Fieldbus) o M4: Francés (SOLO PARA VERSIONES HART) o M5: Inglés o MA: Portugués (SOLO PARA VERSIONES HART) o MB: Ruso (SOLO PARA VERSIONES HART) |
| 266MRT - Lenguaje de etiquetas y rótulos | Sin Selección o T1: Alemán o T2: Italiano o T3: Español o T4: Francés |
| 266MRT - Placa de identificación adicional | Sin Selección o I1: Placa de acero inoxidable cableada suplementaria o I2: Etiqueta y certificación placas de acero inoxidable (impresión láser) o I3: Etiqueta, certificación y placas de acero inoxidable cableadas suplementarias (impresas con láser) |
| 266MRT - Configuración | Sin Selección o N2: Estándar – Presión = inH2O/ psi a 68 °F; Temperatura = grados. F o N3: Estándar – Presión = inH2O/ psi a 39,2 °F; Temperatura = grados. F o N4: Estándar – Presión = inH2O/ psi a 20 °C; Temperatura = grados. C o N5: Estándar – Presión = inH2O/ psi a 4 °C; Temperatura = grados. C o N6: Personalizado o NH: Configurado para HART revisión 5 - (Nota 2) |
| 266MRT - Certificados | Sin Selección o C1: Certificado de inspección 3.1 a EN 10204 de calibración o C4: Certificado de inspección 3.1 según EN 10204 de prueba de fuga de helio del módulo sensor o C6: Certificado de cumplimiento de la orden EN 10204–2.1 de diseño de instrumentos o CT: Prueba PMI de partes húmedas |
| 266MRT - Aprobaciones | Sin Selección o Y1: Patrón Metrológico para Rusia - (NO APLICABLE CON NINGUNA CERTIFICACIÓN DE ÁREA PELIGROSA) o Y2: Patrón metrológico para Kazajstán - (NO APLICA CON NINGUNA CERTIFICACIÓN DE ÁREA PELIGROSA) o Y4: Patrón metrológico para Bielorrusia - (NO APLICABLE CON NINGUNA CERTIFICACIÓN DE ÁREA PELIGROSA) o YA: DNV GL - (Nota 12) o YE: Conformidad con NAMUR NE 021 (2004) - (NO APLICA CON PROTECTOR DE SOBRETENSIONES CÓDIGO “S2”) (Nota: 2, 8) o YS: American Bureau of Shipping (ABS) - (Notas 11, 12) o YB: Lloyd's Register Group Ltd. (LR) - (Notas 11, 12) o YM: Combinado Naval (DNV/ABS/LLR) - (Notas 11, 12) |
| 266MRT - Trazabilidad de materiales | Sin Selección o H3: Certificado de inspección EN 10204–3.1 de partes húmedas de proceso (no para juntas) - (Nota 3) o H4: Informe de prueba EN 10204–2.2 de piezas que soportan presión y partes húmedas del proceso (no para juntas) |
| 266MRT - Conector | Sin Selección o U1: Fieldbus M12 x 1 (Recomendado para PROFIBUS PA, suministrado suelto, sin conector) - (Nota 13) o U2: Fieldbus M12 x 1 (Recomendado para PROFIBUS PA, suministrado suelto, sin conector) - (Nota 13) o U3: Harting Han 8D (8U), entrada recta (suministrado suelto) - (Nota 14) o U4: Harting Han 8D (8U), entrada en ángulo (suministrado suelto) - (Nota 15) o U5: Harting Han 7D (suministrado suelto) - (Nota 16) o U8: Con prensaestopas M20 x 1,5 (Plástico, negro, suministrado suelto) - (Nota 17) |
