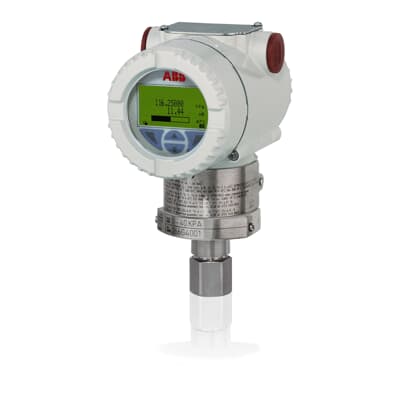

Transmisor de Presión Manométrica 266GST (Configurable)
El modelo 266GST es el transmisor de presión manométrica de alto rendimiento adecuado para medir la presión de líquido, gas o vapor, así como el nivel de líquido en un tanque abierto. Gracias a su estabilidad y confiabilidad, funciona dentro del rendimiento indicado incluso en condiciones ambientales y de proceso extremas.
Especificaciones
| 266GST - Límites de amplitud del sensor/límite de sobrepresión: 7° carácter | Sin Selección o C: 0.2 y 6 kPa - (2 y 60 mbar, 0.8 y 24 inH2O) - 1 MPa (10 bares, 145 psi) o F: 0.4 y 40 kPa - (4 y 400 mbar, 1.6 y 160 inH2O) - 1 MPa (10 bares, 145 psi) o L: 2.5 y 250 kPa - (25 y 2500 mbar, 10 y 1000 inH2O) - 3 MPa (30 bares, 435 psi) o D: 10 y 1000 kPa - (0.1 y 10 bares, 1.45 y 145 psi) - 6 MPa (60 bares, 870 psi) o U: 30 y 3000 kPa - (0.3 y 30 bares, 4.35 y 435 psi) - 6 MPa (60 bares, 870 psi) o R: 100 y 10000 kPa - (1 y 100 bares, 14.5 y 1450 psi) - 30 MPa (300 bares, 4350 psi) o V: 600 y 60000 kPa - (6 y 600 bares, 87 y 8700 psi) - 90 MPa (900 bares, 13050 psi) |
| 266GST - Material del diafragma/líquido de relleno – 8º carácter | Sin Selección o S: Acero inoxidable AISI 316L (1.4435) - Aceite de silicona - NACE o K: Hastelloy® C-276 - Aceite de silicona - NACE o A: Acero inoxidable AISI 316L (1.4435) - Fluorocarbono - Galden (adecuado para aplicaciones de oxígeno) - NACE o F: Hastelloy® C-276 - Fluorocarbono - Galden (adecuado para aplicaciones de oxígeno) - NACE o G: Hastelloy® C-276 chapado en oro - Aceite de silicona - NACE - (Nota 1) o E: Hastelloy® C-276 chapado en oro - Fluorocarbono - Galden (adecuado para aplicaciones de oxígeno) - NACE - (Nota 1) o 6: Acero inoxidable AISI 316L (1.4435) - Aceite blanco (FDA) - NACE o Z: Hastelloy® C-276 - Aceite blanco (FDA) - NACE |
| 266GST - Material/tipo de conexión a proceso – 9° carácter | Sin Selección o B: Acero inoxidable AISI 316L (1.4404) - 1/2 pulg. - 14 NPT hembra - NACE o P: Acero inoxidable AISI 316L (1.4404) - DIN EN 837-1 G 1/2 pulg. B - NACE o S: Acero inoxidable AISI 316L (1.4404) - G 1/2 pulg., en el diafragma adherido al frente - NACE - (Nota 1) o T: Acero inoxidable AISI 316L (1.4404) - 1/2 pulg. - 14 NPT macho - NACE o U: Acero inoxidable AISI 316L (1.4404) - DIN EN 837-1 G 1/2 pulg. B - NACE - (Nota 1) o V: Acero inoxidable AISI 316L (1.4404) - Para conexión de válvula de bola - NACE - (Nota 2) o E: Hastelloy® C-276 - 1/2 pulg. - 14 NPT hembra - NACE o D: Hastelloy® C-276 - DIN EN 837-1 G 1/2 pulg. B - NACE o K: Hastelloy® C-276 - 1/2 pulg. - 14 NPT macho - NACE |
| 266GST - Material de la junta: décimo carácter | Sin Selección o N: Ninguno |
| 266GST - Material de la carcasa/conexión eléctrica: 11° carácter | Sin Selección o A: Aleación de aluminio (tipo barril) - 1/2 pulg. -14 NPT o B: Aleación de aluminio (tipo barril) - M20 x 1.5 o E: Aleación de aluminio (tipo barril) - Conector Harting Han - (Nota 3) o G: Aleación de aluminio (tipo barril) - Conector de bus de campo - (Nota 3) o S: AISI 316L SST (tipo barril) - 1/2 pulg. - 14 NPT (se requiere I2 o I3) o T: AISI 316L SST (tipo barril) - M20 x 1,5 (se requiere I2 o I3) o J: Aleación de aluminio (tipo DIN) - M20 x 1.5 o K: Aleación de aluminio (tipo DIN) - Conector Harting Han - (Solo para fines generales) - (Nota 3) o W: Aleación de aluminio (tipo DIN) - Conector Fieldbus - (Solo para fines generales) - (Nota 3) o Z: AISI 316L SST (tipo barril) - Conector Fieldbus - (Solo para fines generales) - (Nota 3) |
| 266GST - Salida: 12º carácter | Sin Selección o 1: Comunicación digital HART y 4 a 20 mA - (Nota 7) o 2: PROFIBUS PA - (Nota 8) o 3: FOUNDATION fieldbus - (Nota 8) o 8: Comunicación digital HART y de 4 a 20 mA, con certificación SIL2 y SIL3 según acc. con IEC 61508 - (Nota 7) |
| 266GST - Exactitud | Sin Selección o D1: Precisión base 0,025 % - (Nota 4) |
| 266GST - Certificación de protección contra explosiones | Sin Selección o E1: Seguridad intrínseca ATEX Ex ia - (Nota 9) o E2: A prueba de explosión ATEX Ex db_tb - (Nota 10) o E3: Seguridad intrínseca ATEX Ex ic_tc - (Nota 9) o E4: Aprobaciones FM (Canadá) aprobación (XP, DIP, IS, NI) - (Nota 10) o E6: Aprobaciones FM (EE. UU.) Aprobación (XP, DIP, IS, NI) - (Nota 10) o EA: Aprobaciones de FM (EE. UU. Y Canadá) Intrínsecamente seguro - (Nota 9) o EB: Aprobaciones FM (EE. UU. y Canadá) A prueba de explosión - (Nota 10) o EC: Aprobaciones de FM (EE. UU. y Canadá) No inflamable - (Nota 9) o EN: Aprobaciones combinadas ATEX, IECEx y FM (EE. UU. y Canadá) - (Nota 10) o EW: Combinado ATEX Ex ia, Ex db_tc y Ex ic_tc - (Nota 10) o E8: Seguridad intrínseca IECEx Ex ia - (Nota 9) o E9: IECEx a prueba de explosiones Ex db_tb - (Nota 10) o ER: Seguridad intrínseca IECEx Ex ic_tc - (Nota 9) o EH: Aprobación IEC combinada Ex ia y Ex db_tb - (Nota 10) o EI: Aprobación IEC combinada Ex ia, Ex db_tb y Ex ic_tc - (Nota 10) o EY: NEPSI Seguridad intrínseca Ex ia_iaD - (Nota 9) o EZ: NEPSI a prueba de explosiones Ex d_tD - (Nota 10) o ES: NEPSI Seguridad intrínseca Ex ic_nA_tD - (Nota 9) o EP: Combinado NEPSI Ex ia_iaD y Ex d_tD - (Nota 10) o EQ: Combinado NEPSI Ex ia_iaD, Ex d_tD y Ex ic_nA_tD - (Nota 10) |
| 266GST - Otras certificaciones de protección contra explosiones | Sin Selección o W1: Para TR CU EAC Ex ia para Rusia (incluida la aprobación GOST Metrologic) - (Notas 9, 12) o W2: Para TR CU EAC Ex d para Rusia (incluida la aprobación GOST Metrologic) - (Notas 10, 13) o W3: Para TR CU EAC Ex ia para Kazajstán (incluida la aprobación metrológica GOST) - (Notas 9, 12) o W4: Para TR CU EAC Ex d para Kazajstán (incluida la aprobación metrológica GOST) - (Notas 10, 13) o WF: Para TR CU EAC Ex ia para Bielorrusia (incluida la aprobación GOST Metrologic) - (Notas 9, 12) o WG: Para TR CU EAC Ex d para Bielorrusia (incluida la aprobación GOST Metrologic) - (Notas 10, 13) |
| 266GST - Pantalla LCD integral | Sin Selección o L1: Con pantalla LCD integrada o L5: Con pantalla LCD táctil integrada (TTG) |
| 266GST - Soporte de montaje Forma / Material | Sin Selección o B6: Para montaje en tubería y pared horizontal o vertical / acero al carbono (no apto para carcasa AISI) o B7: Para montaje horizontal o vertical en tubería y pared / AISI 316L (1.4401) |
| 266GST - Aumento | Sin Selección o S2: Protector contra sobretensiones/transitorios |
| 266GST - Idioma de la documentación | Sin Selección o M1: Alemán (PARA VERSIONES HART y PROFIBUS) o M2: Italiano (SOLO PARA VERSIONES HART) o M3: Español (PARA VERSIONES HART y FOUNDATION Fieldbus) o M4: Francés (SOLO PARA VERSIONES HART) o M5: Inglés o MA: Portugués (SOLO PARA VERSIONES HART) o MB: Ruso (SOLO PARA VERSIONES HART) |
| 266GST - Idioma para etiquetas y rótulos | Sin Selección o T1: Alemán o T2: Italiano o T3: Español o T4: Francés |
| 266GST - Placa de identificación adicional | Sin Selección o I1: Placa de acero inoxidable cableada suplementaria o I2: Etiqueta y certificación de placas de acero inoxidable (impresas con láser) o I3: Etiqueta, certificación y placas de acero inoxidable cableadas suplementarias (impresas con láser) |
| 266GST - Configuración | Sin Selección o N2: Presión estándar = inH2O / psi a 68 °F o N3: Presión estándar = inH2O / psi a 39,2 °F o N4: Presión estándar = inH2O / psi a 20 °C o N5: Presión estándar = inH2O / psi a 4 °C o N6: Personalizado o NH: Configurado para HART revisión 5 - (Nota 5) |
| 266GST - Procedimiento de preparación | Sin Selección o P1: Servicio de limpieza con oxígeno, Pmax = 10 MPa (100 bar, 1450 psi) o sobrepresión del sensor (valor inferior), Tmax = 60 °C / 140 °F (solo disponible con relleno inerte) |
| 266GST - Certificados | Sin Selección o C1: Certificado de inspección 3.1 según EN 10204 de calibración o C3: Certificado de inspección 3.1 según EN 10204 de la etapa de limpieza o C4: Certificado de inspección 3.1 según EN 10204 de la prueba de fuga de helio de la cámara de medición o C5: Certificado de inspección 3.1 según EN 10204 de prueba de presión o C6: Certificado de cumplimiento de la orden EN 10204–2.1 de diseño de instrumentos o CT: Prueba PMI de partes mojadas |
| 266GST - Aprobaciones | Sin Selección o Y1: Patrón metrológico para Rusia - (NO APLICABLE CON NINGUNA CERTIFICACIÓN DE ÁREA PELIGROSA) o Y2: Patrón metrológico para Kazajstán - (NO APLICABLE CON NINGUNA CERTIFICACIÓN DE ÁREA PELIGROSA) o Y4: Patrón metrológico para Bielorrusia - (NO APLICABLE CON NINGUNA CERTIFICACIÓN DE ÁREA PELIGROSA) o YA: Aprobación DNV GL - (Notas 14) o YE: Conformidad con NAMUR NE 021 (2004) - (NO APLICA CON PROTECTORES CONTRA SOBRETENSIONES CÓDIGO “S2”) - (Notas 5, 11) o YS: American Bureau of Shipping (ABS) - (Notas 1, 14) o YB: Aprobación de Lloyd's Register Group Ltd. (LR) - (Notas 1, 14) o YM: Aprobaciones navales combinadas (DNV/ABS/LLR) - (Notas 1, 14) |
| 266GST - Trazabilidad de materiales | Sin Selección o H3: Certificado de inspección EN 10204–3.1 de partes húmedas de proceso (no para juntas) - (Nota 6) o H4: Informe de prueba EN 10204–2.2 de piezas que soportan presión y partes húmedas del proceso (no para juntas) |
| 266GST - Conector enchufable | Sin Selección o U1: Fieldbus 7/8 in (recomendado para FOUNDATION Fieldbus, suministrado suelto, sin enchufe de acoplamiento) o U2: Fieldbus M12 x 1 (recomendado para PROFIBUS PA, suministrado suelto, sin conector) o U3: Harting Han 8D (8U), entrada recta (suministrado suelto) o U4: Harting Han 8D (8U), entrada en ángulo (suministrado suelto) o U5: Harting Han 7D (suministrado suelto) o U8: Con prensaestopas M20 x 1,5 (Plástico, negro, suministrado suelto) |
| 266GST - Accesorios de carcasa | Sin Selección o A1: Montaje del colector y prueba de presión (NO DISPONIBLE CON SERVICIO DE LIMPIEZA CON OXÍGENO - PROCEDIMIENTO DE PREPARACIÓN CÓDIGO P1) |
