AUTOMATIZACIÓN GROOV RIO
Visión general del producto


INTRODUCCIÓN


Si queremos un módulo inteligente con entradas y salidas, pequeño y flexible, con una capacidad de miles de combinaciones en E/S cuya configuración es posible desde un navegador web, tenemos que pensar en un controlador especial; si además de esto el equipo cuenta con dos puertos Ethernet, un puerto USB para conexión de convertidores RS-485 o RS-232, adaptador Wi-Fi o para almacenamiento de datos en memoria, con herramientas de desarrollo de aplicaciones como Node RED, conectividad por medio de MQTT y Modbus TCP, pensaremos que son pocas las opciones en el mercado. Pero si contamos con un equipo tan versátil que podemos usar para adquirir datos de sensores y PLCs y llevarlos a donde nosotros queremos, sin necesidad de un equipo intermedio, conviene entonces conocer las características y potencialidades de este pequeño, pero poderoso equipo.

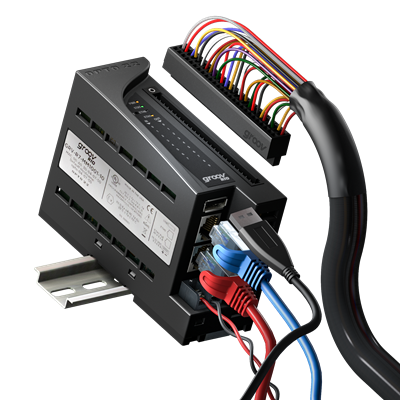

Para aquellos desarrolladores de proyectos de automatización, telemetría y aplicaciones IIoT que estén en busca de algo más que un PLC o llevar la conectividad de estos a la internet o a servidores de datos SCADA, Bases de Datos e historiadores, deben conocer groov RIO de Opto 22. Este dispositivo es el módulo de Entrada/Salida inteligente e independiente basado en Ethernet diseñado para aplicaciones de automatización y el Internet Industrial de las Cosas (IIoT).

Para empezar, groov RIO es una unidad de E/S remota multifunción, multiseñal y de 10 canales configurables por software. Todo se hace a través de la interfaz groov Manage basada en navegador. Revoluciona las E/S remotas al ofrecer una inmensa cantidad de combinaciones únicas de E/S configurables por software en un solo paquete industrial compacto, alimentado por PoE con configuración basada en web, puesta en marcha y software de lógica de flujo integrado, además de soporte para múltiples protocolos de OT e IT.


Control de lazo PID


También utilizará groov Manage para crear y ajustar hasta cuatro lazos de control PID (derivada integral proporcional). Elija entre cualquiera de los cinco tipos de entrada analógica (V, mA, ICTD, TC / mV, termistor / resistor) y dos tipos de salida analógica (V, mA) para diseñar su estrategia de lazo PID. Estos lazos se ejecutan de forma local e independiente en groov RIO, sin necesidad de PLC, PAC o PC.

Y a diferencia de los controladores de bucle estándar, con groov RIO puede analizar, combinar y compartir datos de procesos relacionados con PID utilizando otras herramientas integradas, como Node-RED y MQTT / Sparkplug B.

FORMAS DE UTILIZAR GROOV RIO


Puede utilizar groov RIO de dos formas:



Como una unidad de E / S de edge (E/S para IIoT), comunica datos entre dispositivos de campo y destinos de datos. Usted puede:


  • Conectarse directamente a sensores, equipos y sistemas para adquirir datos.
  • Enviar datos directamente a aplicaciones locales o en la nube, bases de datos u otro software, generalmente utilizando el Node-RED incluido.
  • Publicar datos en un broker de MQTT.
  • Responder a las solicitudes de datos Modbus/TCP.
  • Configurar los canales de E/S incorporados con el software groov Manage basado en navegador y configurar los bucles PID autónomos (requiere el firmware groov RIO 3.0 o superior).
  • Administrar las cuentas de usuario y los permisos desde una ubicación central en su servidor LDAP (firmware 3.0 o superior).
  • No requiere PLC, PAC o PC industrial, sino que está diseñado como un Dispositivo de E/S inteligente y distribuido para satisfacer las necesidades de los proyectos IIoT, especialmente aquellos que requieran adquisición de datos o comunicaciones.

Como E/S remotas tradicionales usando un groov EPIC, se configuran las E/S a través de su programa de control:


  • Con un procesador groov EPIC que ejecuta una estrategia de control PAC; puede agregar un groov RIO como una unidad de E/S.
  • Con las aplicaciones CODESYS, descargue e instale el paquete de biblioteca Opto 22 CODESYS en el sistema de desarrollo CODESYS, luego agregue un groov RIO como dispositivo Ethernet.
  • Con un programa de control personalizado a través del mapa de memoria OptoMMP de RIO, su API REST o mediante un acceso shell seguro (requiere firmware groov RIO 3.0 o superior y una licencia GROOV-LIC-SHELL gratuita).


FUNCIONES DE GROOV RIO


Con groov RIO, puede:

  • Colocar la unidad casi en cualquier lugar para datos y E / S remotas.
  • Usar groov RIO en una amplia gama de temperaturas de funcionamiento (-20 a 70°C).
  • Está listado por UL / cUL, y cumple con las directivas CE ATEX, Baja Tensión y EMC.
  • Puede suministrar energía a groov RIO a través de:
  • La interfaz de red ETH1 conectada a un Power over Conmutador Switch y cable Ethernet (802.3af PoE Clase 0).
  • Los terminales de la fuente de alimentación conectados a una fuente de 10–32 V CC.
  • Conectar las dos interfaces de red Gigabit Ethernet conmutadas en una configuración en cadena o en una configuración estándar en estrella. Ambas interfaces utilizan una única dirección IP.
  • Conectar dispositivos adicionales como un adaptador Wi-Fi, una memoria USB stick (hasta 32 GB), o un adaptador USB a Serial.
  • Simplifique las conexiones de campo con el conector extraíble de 26 pines de resorte.
  • Ver fácilmente el estado de la actividad de energía, red y E/S en el LED de la unidad.
  • Utilizar software integrado para configurar rápidamente las comunicaciones de datos entre dispositivos de campo y sistemas locales o basados en la nube.


APROVECHE EL CONOCIMIENTO EXISTENTE DE GROOV Y SNAP PAC


Si ya tiene sistemas de control groov EPIC, groov Box ™ o SNAP PAC, puede ampliar su espacio de E/S con la adición de groov RIO. groov RIO funciona como E/S remotas con groov EPIC y SNAP PAC, y utiliza muchos de los mismos principios y tecnologías que se encuentran en su sistema de control groov o SNAP PAC existente:

  •  groov Manage para la configuración de E/S y otras herramientas para ayudar a administrar su groov RIO.
  •  MQTT para transmitir cargas útiles de Sparkplug o string.
  •  Node-RED para flujos de datos simples.
  •  Cliente OpenVPN para conectarse a un servidor OpenVPN que ejecuta una red privada virtual.
  •  Control PAC para programación y configuración de E/S.
  •  Control distribuido: Las funciones de E/S como recuento, enclavamiento, totalización y valores mínimos y máximos. Continúan ejecutándose de forma independiente en la unidad RIO, incluso si se pierde la comunicación con el controlador.


MÁS FORMAS DE INTERCAMBIAR DATOS


Groov RIO admite herramientas y protocolos OT e IT, lo que facilita la transferencia de datos de forma segura entre dispositivos de campo y redes informáticas. Elija el método que mejor se adapte a sus necesidades:

  •  Maestro Modbus TCP / IP: groov RIO viene como esclavo Modbus TCP de fábrica. Utilice su software o dispositivo maestro Modbus TCP favorito para sondear los canales de E/S de RIO. Una calculadora Modbus TCP está integrada en la aplicación groov Manage de RIO, lo que le ayuda a encontrar rápidamente la ID de la unidad Modbus y registrarse para un área de mapa de memoria.

  •  C ++ o .NET y SDK gratuitos: con su herramienta de desarrollo favorita y nuestros SDK gratuitos, puede acceder mediante programación a los valores de E / S en un RIO groov accediendo a las ubicaciones del mapa de memoria de OptoMMP de cada canal. Una calculadora OptoMMP está integrada en groov Manage de RIO, lo que facilita la identificación de las direcciones MMP de los canales de E/S y sus características.

  •  API HTTP / S, JSON y REST: la comunidad de desarrolladores ha adoptado las API REST como un método para acceder a E / S con HTTP / S y JSON. Opto 22 proporciona API REST para groov Manage, que se utilizan para acceder a los valores de E / S en una unidad RIO. Un documento de la API Swagger está integrado en RIO para acceder rápidamente a las llamadas de la API REST y evaluar las respuestas.

  •  MQTT broker/server: un protocolo de publicación / suscripción eficaz y sólido, MQTT es un método ideal para intercambiar datos para aplicaciones industriales de Internet de las cosas (IIoT). groov RIO tiene soporte para MQTT integrado, lo que requiere sólo una configuración simple para publicar datos de E / S y suscribirse a comandos como Sparkplug-B o cargas útiles de cadena.

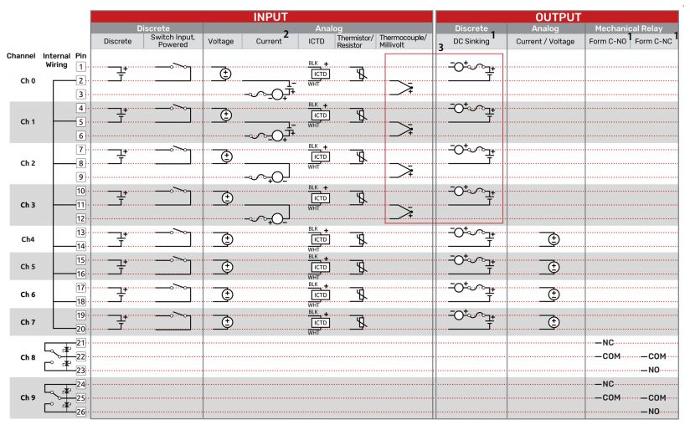

DIAGRAMA DE CABLEADO



Para ver esta flexibilidad en acción, consulte groov RIO Explorer .
