El demo de Ingenios Azucareros es una aplicación desarrollada cuyo objetivo es mostrar cómo podemos utilizar el software de Ignition para la creación de sistemas de control, automatización, y que nos permite visualizar y analizar información crítica de un ingenio azucarero en tiempo real.

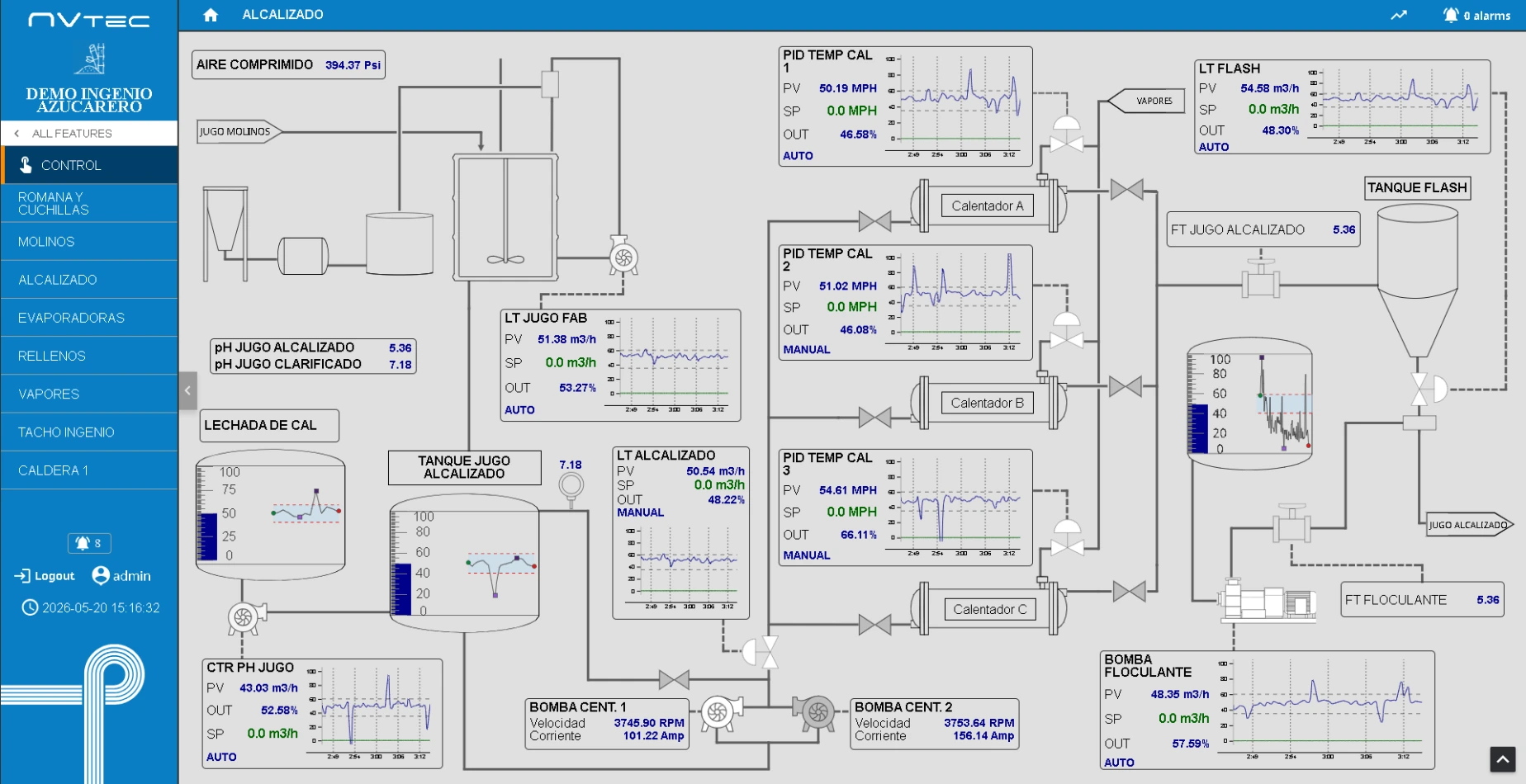

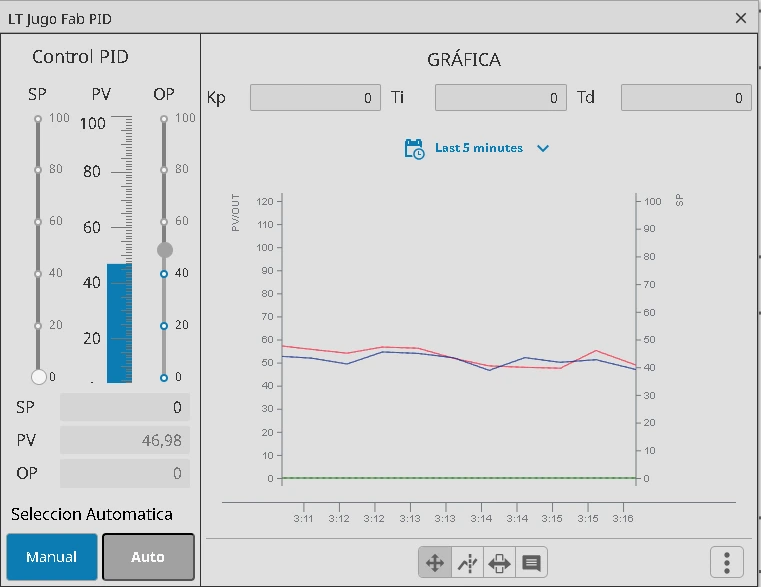

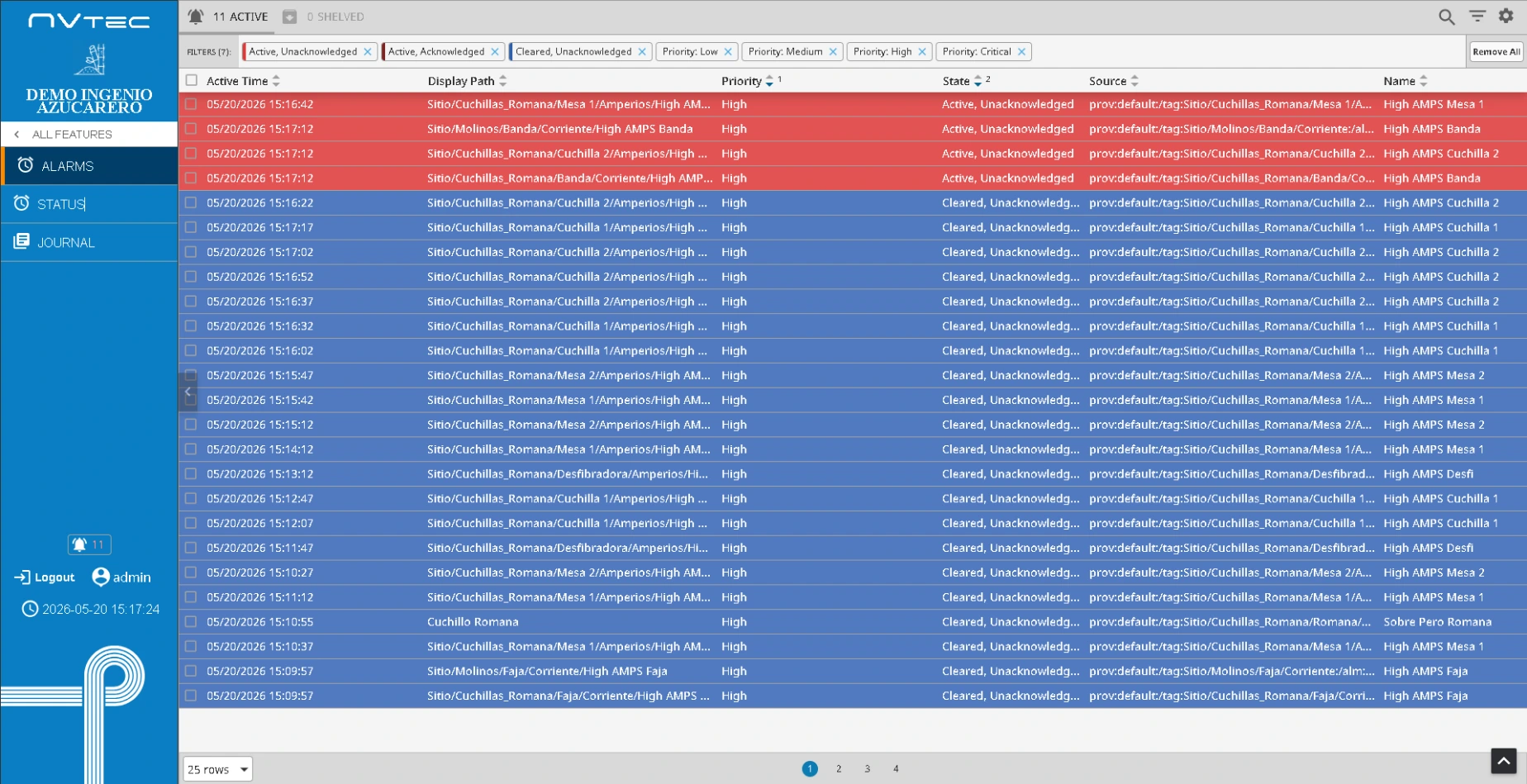

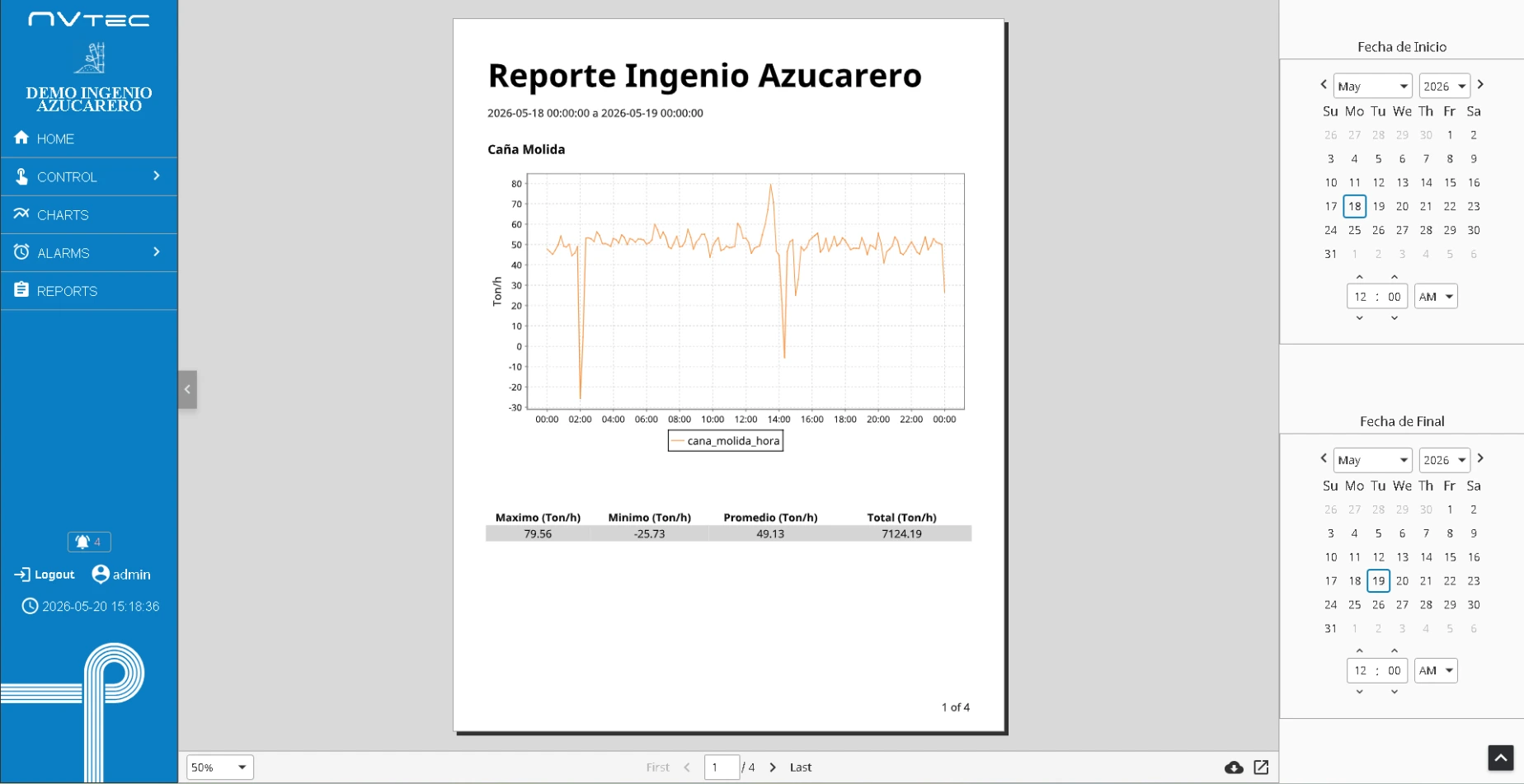

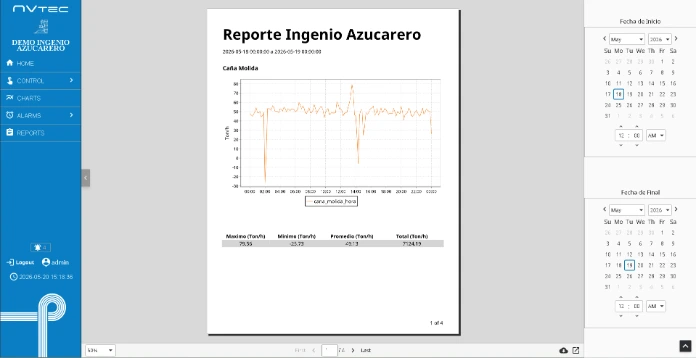

La aplicación permite monitorear diferentes áreas del proceso industrial mediante interfaces gráficas desarrolladas en el módulo Perspective de Ignition, ofreciendo una experiencia moderna, web y adaptable a distintos dispositivos. El usuario puede navegar entre distintas secciones del ingenio y visualizar variables de operación como temperaturas, presiones, flujos, estados de equipos y consumo de recursos en tiempo real. Además, la solución incorpora funcionalidades típicas de automatización industrial como control operativo, visualización de gráficas históricas y tendencias a lo largo del tiempo, gestión de alarmas, generación de reportes y monitoreo general de las áreas de producción.
La solución permite supervisar variables de proceso, estados de equipos y comportamiento operativo de distintas áreas de producción mediante interfaces gráficas intuitivas, gráficas históricas y herramientas de monitoreo. Además, facilita la identificación de eventos importantes como paros de equipos, alarmas de proceso, variaciones operativas y tendencias históricas, permitiendo al usuario analizar el comportamiento de la planta a lo largo del tiempo y mejorar la toma de decisiones operativas.
¿Cómo se hizo?
El demo fue desarrollado utilizando Ignition de Inductive Automation, principalmente con el módulo Perspective para la creación de interfaces web responsivas.
A grandes rasgos, el proyecto utiliza:
• Tags industriales para representar variables de proceso
• UDTs (User Defined Types) para modelar equipos como tanques, válvulas, bombas y sensores
• Historian para almacenamiento histórico de datos
• Bindings dinámicos para actualización en tiempo real
• Embedded Views para reutilización de componentes gráficos
• Tag History para tendencias y análisis históricos
• Navegación web tipo aplicación moderna
La arquitectura está orientada a simular un entorno industrial real, donde múltiples dispositivos generan información constantemente y esta es procesada y visualizada mediante interfaces gráficas intuitivas y herramientas de monitoreo industrial.
El demo también resuelve un problema muy común en la industria: la información dispersa entre múltiples sistemas y la dificultad de tomar decisiones rápidas. Al centralizar toda la información en una sola plataforma web, operadores, supervisores y gerencia pueden visualizar el estado de la planta en tiempo real desde cualquier dispositivo.
Además, el proyecto está pensado no solo para operación industrial, sino también como una herramienta comercial y de demostración tecnológica, ya que puede ejecutarse directamente desde un navegador web sin necesidad de instalar software adicional o acceder directamente al Gateway.
Innovación
Cómo surgen las ideas
Enfocar
Creando conexiones
Palabras clave importantes:
-SCADA
Sistema de supervisión y adquisición de datos utilizado para monitorear y controlar procesos industriales en tiempo real.
-HMI (Human Machine Interface)
Interfaz gráfica utilizada por operadores para interactuar con equipos y procesos industriales.
-Historian / Tag History
Sistema de almacenamiento histórico de variables industriales para análisis y tendencias.
-UDT (User Defined Type)
Estructura reutilizable utilizada para modelar equipos industriales con lógica y propiedades comunes.
-Perspective
Módulo web de Ignition utilizado para desarrollar aplicaciones SCADA responsivas compatibles con PC, tablets y móviles.
-Automatización Industrial
Uso de sistemas tecnológicos para controlar procesos y maquinaria industrial.
-Ingenio Azucarero
Instalación industrial encargada del procesamiento de caña de azúcar para producción de azúcar y derivados.
-Monitoreo en Tiempo Real
Visualización instantánea del estado de variables y equipos industriales.
